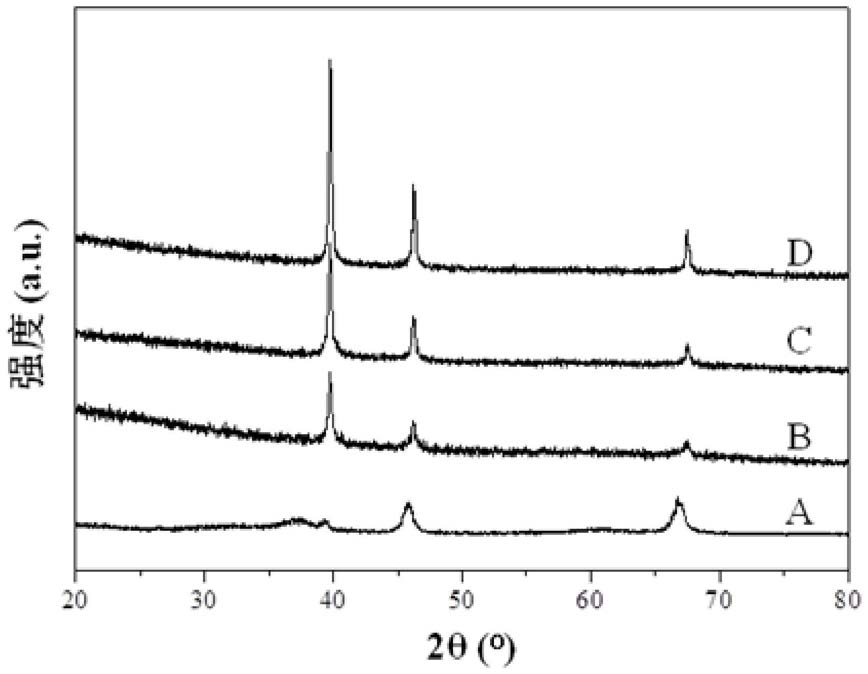

1.一种八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：利用双溶剂法将Pt前驱体负载于MIL-53(Al)后，经过还原、煅烧，即可制得催化剂Pt/γ-Al2O3。2.根据权利要求1所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：具体包括以下步骤：a、利用双溶剂法进行Pt前驱体负载：取正己烷和MIL-53(Al)混合后，经超声、搅拌制得MIL-53(Al)悬浮液，将Pt前驱体水溶液在搅拌状态下缓慢滴加到MIL-53(Al)悬浮液中，制得混合溶液，对所得混合溶液持续搅拌一定时间后，进行固液分离处理，将所得固体置于室温条件下真空干燥一定时间，即得负载了Pt前驱体的MIL-53(Al)粉末；b、Pt/MIL-53(Al)制备：将步骤a中所得粉末在高温条件下用H2/Ar混合气还原，即得Pt/MIL-53(Al)混合物；c、Pt/γ-Al2O3催化剂制备：将步骤b中所得的Pt/MIL-53(Al)混合物在空气中进行高温煅烧，即得目标催化剂Pt/γ-Al2O3。3.根据权利要求2所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：所述步骤c中，煅烧温度为600～700℃，煅烧时间为3～6h。4.根据权利要求2所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：所述步骤a中，Pt前驱体水溶液的浓度为0.004～0.104mol/L，并按质量比为0.5％～2.0％将Pt前驱体水溶液滴加到MIL-53(Al)悬浮液中。5.根据权利要求2所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：所述步骤a中，按质量比为66:1～176:1取正己烷和MIL-53(Al)。6.根据权利要求2所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：所述步骤a中，Pt的前驱体包括K2PtCl4、K2PtCl6、H2PtCl6中的一种。7.根据权利要求2所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：所述步骤b中，还原温度为200℃～500℃，还原时间为4～8h，还原时，H2/Ar混合气的流量为50～300mL/min。8.根据权利要求2所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：所述步骤b中，按H2与Ar的体积比为1/9～1/1制备H2/Ar混合气。9.根据权利要求1所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：所述MIL-53(Al)的制备步骤包括：取对苯二甲酸、Al(NO3)3·9H2O和去离子水混合搅拌后，置于215～225℃温度下恒温反应72～96h，再将反应所得的混合液冷却后进行固液分离处理，将所得固体洗涤后置于280～300℃温度下煅烧42～50h，即得MIL-53(Al)粉末。10.根据权利要求7所述的八面体Pt纳米粒子负载γ-Al2O3型催化剂的制备方法，其特征在于：按重量比0.96～1.15:4.6～5.2:20取对苯二甲酸、Al(NO3)3·9H2O和去离子水。
