1.一种碳掺杂铌酸钾纳米线的制备方法，其特征在于，所述铌酸钾纳米线的化学式为K5.75Nb10.85O30，所述碳掺杂铌酸钾纳米线的制备方法包括以下步骤：

1)称取一定量草酸铌，草酸和乙酸钾溶于一定体积的N,N-二甲基甲酰胺中，然后缓慢加入适量的K-120聚乙烯吡咯烷酮，搅拌3～6h，得到乳白色的液体；

2)将所得的乳白色的液体在30～35kv电压和0.6～1.0mL/h流率下、相对湿度为30～

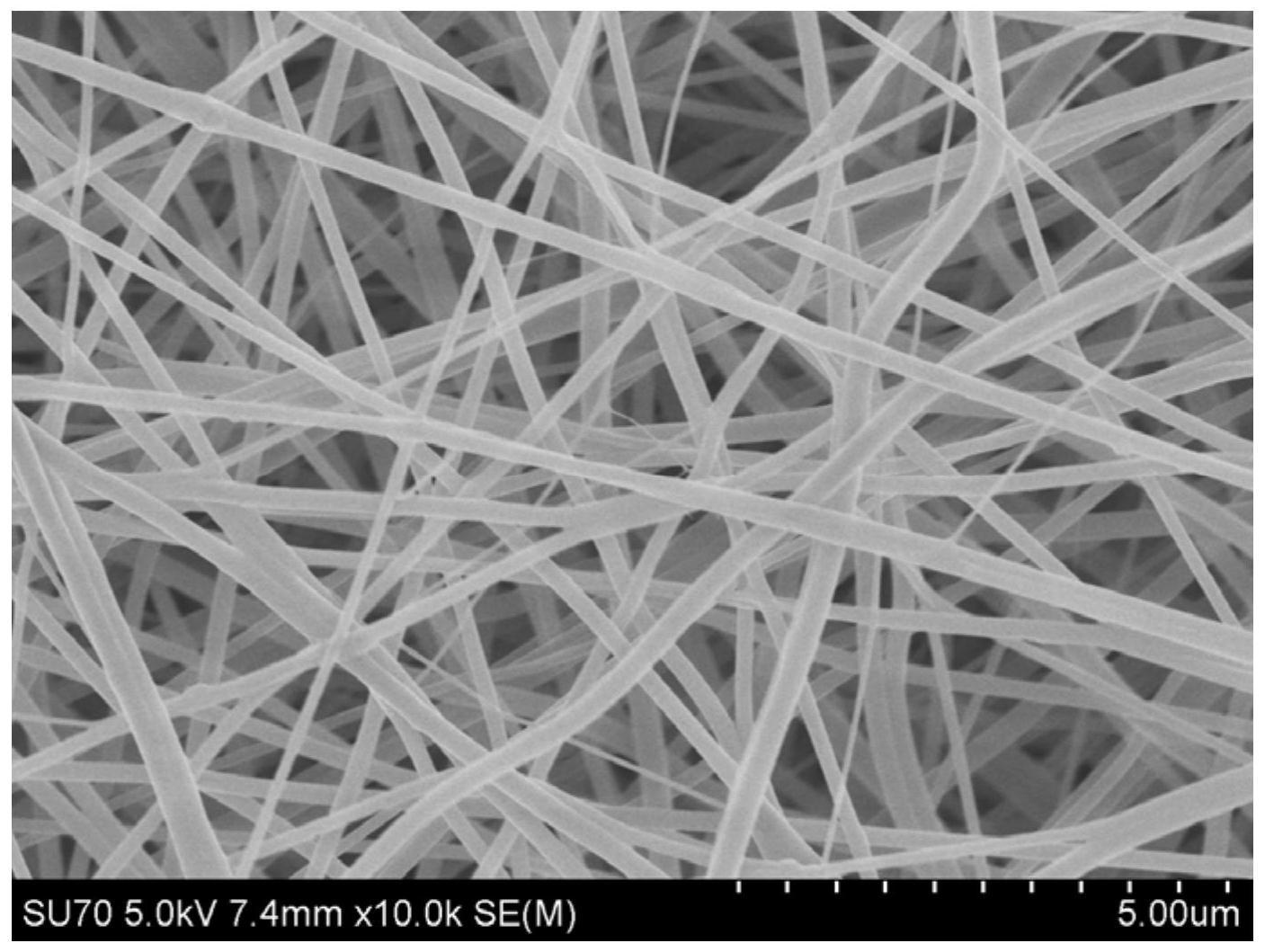

50％的氛围下进行静电纺丝；

3)将所得的静电纺丝产品置于马弗炉中800～850℃烧结3～5h，然后自然降温至室温，得到铌酸钾K5.75Nb10.85O30纳米线；

4)将所得的铌酸钾纳米线浸泡在0.5mmol葡萄糖溶液中30～60min后，置于马弗炉中

500℃氮气氛围中烧结4～6h，得到一种碳掺杂铌酸钾纳米线；

所述草酸铌的浓度为0.1085mol/L；

所述草酸的浓度为0.6mol/L；

所述乙酸钾的浓度为0.0575mol/L；

所述K-120聚乙烯吡咯烷酮分子量1390000，浓度为0.000091mol/L。

2.一种如权利要求1所述制备方法得到的碳掺杂铌酸钾纳米线，其特征在于该纳米线作为锂离子电池负极材料，首次放电比容量为389.5mAh g-1，充电比容量为179.8mAh g-1。
