1.一种双功能催化剂的制备方法，其特征在于，包括以下步骤：

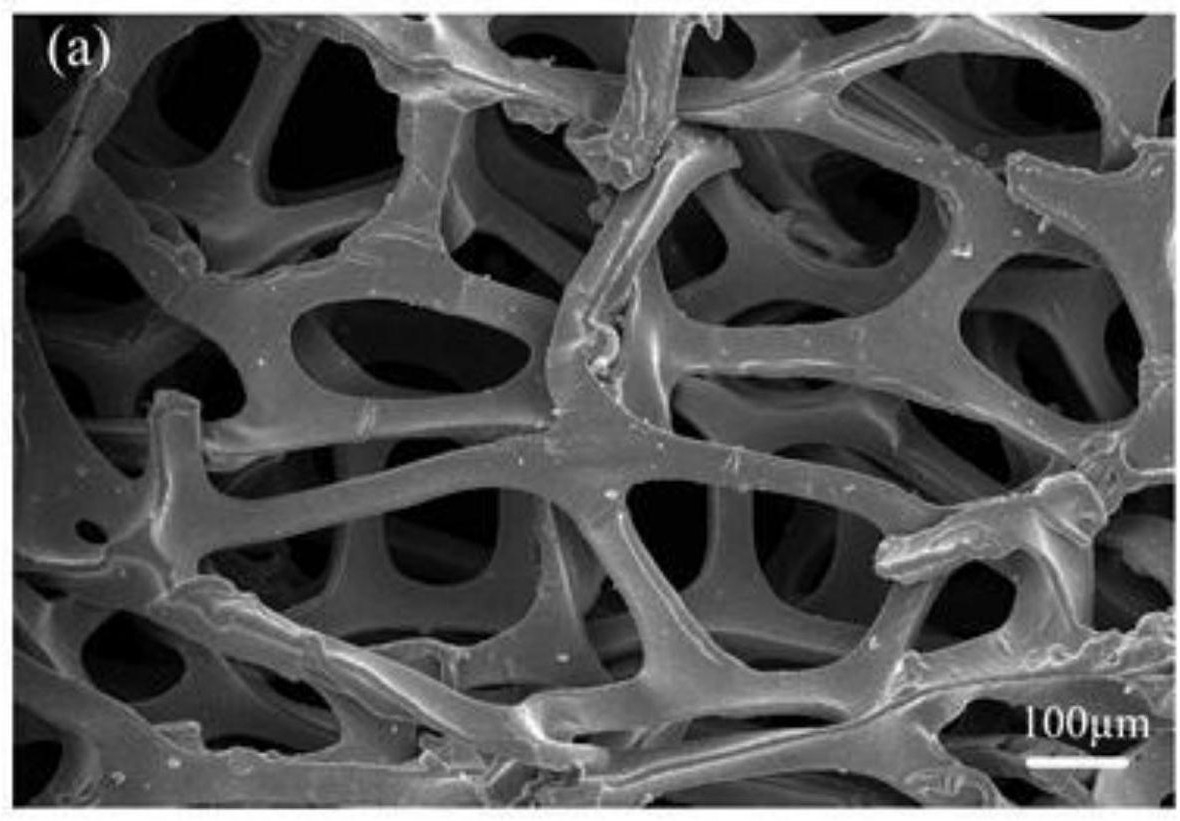

(1)准备泡沫镍基材，对泡沫镍基材进行预处理；

(2)原位生长法，配制NaOH溶液，将NaOH溶液和泡沫镍混合置入反应釜中反应，反应完成后对泡沫镍进行冲洗，干燥，得到Ni(OH)2/泡沫镍电极；

(3)电沉积法，以KMnO4为锰源，配制电沉积液，惰性石墨电极为阳极，所述步骤(2)制备得到的Ni(OH)2/泡沫镍电极为阴极，外加恒电流进行电沉积，制备得到MnO2-Ni(OH)2/泡沫镍电极。

2.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(1)中的预处理为，将泡沫基材至于浓度为1-3mol/L的HCl溶液中处理10-20min，取出泡沫基材依次在乙醇、去离子水中超声10-20min。

3.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(2)中NaOH溶液的浓度为0.01mol/L。

4.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(2)中反应釜的反应条件为，在温度为140-180℃的温度下，反应12-24h。

5.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(2)中干燥为在温度为50-60℃的条件下进行干燥。

6.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(2)中反应釜为聚四氟乙烯内衬的反应釜。

7.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(3)中KMnO4溶液，浓度为0.0125-0.1mol/L。

8.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(3)中外加恒电流：电流密度为5-20mA。

9.根据权利要求1所述的双功能催化剂的制备方法，其特征在于，所述步骤(3)中电沉积的沉积时间为15-60min。
