专利号: 2017103777557
申请人: 胡方娟
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

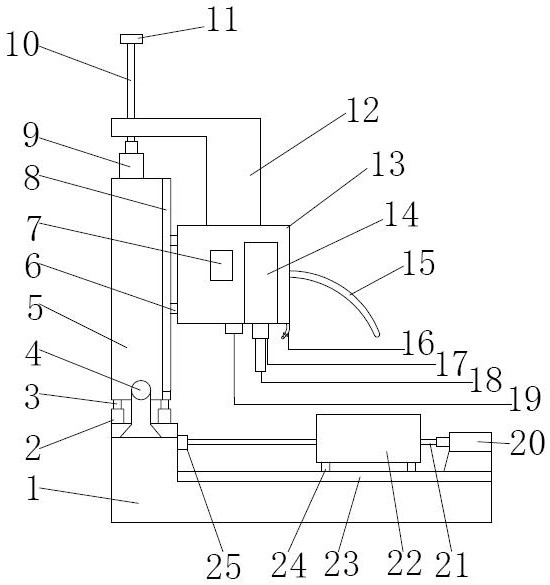

1.汽车金属配件加工用铣床,包括底座(1),其特征在于:所述底座(1)上部设有第一滑轨(23),所述第一滑轨(23)通过第一滑块(24)安装有工作台(22),所述底座(1)一侧设有第一电机(20),所述第一电机(20)的转动轴通过第一丝杆(21)和工作台(22)传动连接,所述底座(1)一侧设有第二滑轨(2),所述第二滑轨(2)通过第二滑块(3)安装有床身(5),所述底座(1)一侧设有第二电机(4),所述第二电机(4)的转动轴通过第二丝杆(26)和床身(5)传动连接,所述床身(5)一侧设有第三滑轨(8),所述第三滑轨(8)通过第三滑块(6)安装有机箱(13),所述机箱(13)上端设有连接件(12),所述床身(5)上端设有第三电机(9),所述第三电机(9)的转动轴通过第三丝杆(10)和连接件(12)传动连接,所述机箱(13)内部设有动力电机(14)和变速器(7),所述动力电机(14)和变速器(7)电性连接,所述动力电机(14)的转动轴设有铣刀夹具(17),所述设有铣刀夹具(17)夹持有铣刀(18),所述底座(1)一侧还设有调速开关(27)、第一双向开关(28)、第二双向开关(29)、第三双向开关(30),所述调速开关(27)和变速器(7)电性连接,所述第一双向开关(28)和第一电机(20)电性连接,所述第二双向开关(29)和第二电机(4)电性连接,所述第三双向开关(30)和第三电机(9)电性连接;所述工作台(22)内还设置有用于减弱工作台(22)在工作过程中微小振动的振动装置,所述振动装置包括设置在所述工作台(22)内的竖直方向上设置的圆柱状的空腔(32),所述空腔的中心位置设置有振动球(33),所述振动球(33)与所述空腔(32)的腔壁上均匀连接有四个弹簧(34),所述弹簧(34)处于拉伸状态,因此所述振动球(33)处于悬空状态,所述振动球(33)的下端设置有搅拌叶片,所述搅拌叶片(35)与动力电机转动的方向相反,所述搅拌叶片(35)连接有搅拌轴(36),所述搅拌轴(36)连接有搅拌电机(37),所述空腔(32)内填充有水银(38),所述水银(38)的液面高于所述振动球(33)的高度。

2.根据权利要求1所述的汽车金属配件加工用铣床,其特征在于:所述第三丝杆(10)上端设有第三限位块(11)。

3.根据权利要求1或权利要求2所述的汽车金属配件加工用铣床,其特征在于:所述机箱(13)一侧设有保护罩(15)。

4.根据权利要求3所述的汽车金属配件加工用铣床,其特征在于:所述机箱(13)底侧设有射灯(19)和水管(16)。

5.根据权利要求4所述的汽车金属配件加工用铣床,其特征在于:所述底座(1)一侧还设有第一限位块(25),所述第一限位块(25)通过滚动轴承和第一丝杆(21)一端连接。

6.根据权利要求5所述的汽车金属配件加工用铣床,其特征在于:所述底座一侧还设有第二限位块(31),所述第二限位块(31)通过滚动轴承和第二丝杆(26)一端连接。

7.根据权利要求1或权利要求2 所述的汽车金属配件加工用铣床,其特征在于:所述底座(1)一侧还设有第一限位块(25),所述第一限位块(25)通过滚动轴承和第一丝杆(21)一端连接。

8.根据权利要求1或权利要求2或权利要求4所述的汽车金属配件加工用铣床,其特征在于:所述底座一侧还设有第二限位块(31),所述第二限位块(31)通过滚动轴承和第二丝杆(26)一端连接。
