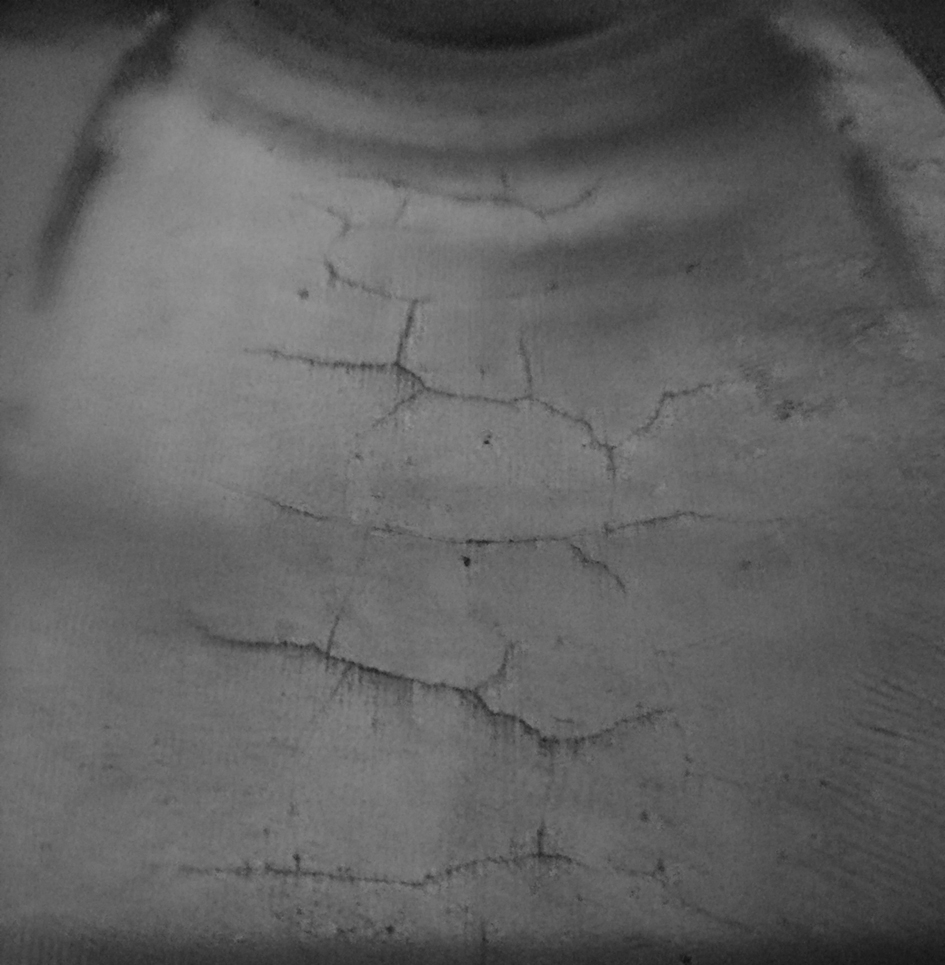

1.一种激光熔覆修复球墨铸铁轧辊表面用合金粉末，按质量百分含量计，由15～25% Ni粉、60～80% B4C粉末和5～10%石墨烯粉末混合组成。

2.根据权利要求1所述的合金粉末，其特征是所述Ni粉和B4C粉末的粒度为100～300目，石墨烯粉末的粒度为200～300目。

3.根据权利要求1所述的合金粉末，其特征是将所述各种粉末材料在球磨机中充分混合得到所述合金粉末，混合时间不少于2小时。

4.使用权利要求1所述合金粉末修复球墨铸铁轧辊表面的方法，是利用激光器的同轴载气送粉装置将所述合金粉末送到激光器所对准的轧辊待熔覆表面，同时激光器射出的激光束同步辐照于所述待熔覆表面，将合金粉末熔化形成熔滴；所述激光器在设定范围的球墨铸铁轧辊表面进行扫描，完成该设定范围球墨铸铁轧辊表面的连续熔覆形成熔覆涂层。

5.根据权利要求4所述的方法，其特征是所述同轴载气送粉装置的载气量为10～20ml/min。

6.使用权利要求1所述合金粉末修复球墨铸铁轧辊表面的方法，是在所述合金粉末中加入无水乙醇并混合成糊状，用压力喷壶将混合好的糊状粉末均匀喷涂到球墨铸铁轧辊设定范围的待熔覆表面上，激光器对设定范围的球墨铸铁轧辊待熔覆表面进行扫描，将合金粉末熔化，完成该设定范围球墨铸铁轧辊表面的连续熔覆形成熔覆涂层。

7.根据权利要求6所述的方法，其特征是在球墨铸铁轧辊表面形成厚度为0.5～1mm的粉末涂层。

8.根据权利要求4或6所述的方法，其特征是所述激光器的激光功率为1700～1900W，扫描速度0.048～0.068mm/s。
