专利号: 2017103821564
申请人: 太原科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

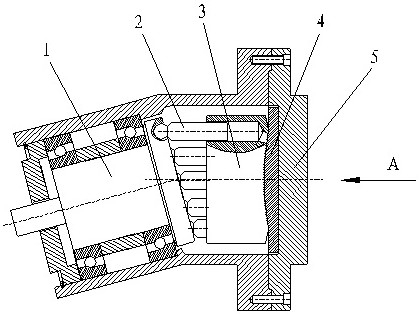

1.一种柱塞式液压元件的压紧力测量系统,其特征在于,包括柱塞托盘(3)、配流盘(4)及承托装置(5);

所述柱塞托盘(3)的周向设有多个用于容纳柱塞(2)的空腔结构;

所述配流盘(4)上开设有低压腰形槽(41)和高压腰形槽(42);

所述承托装置(5)上设有低压油路(51)和高压油路(52);

所述柱塞托盘(3)、所述配流盘(4)及所述承托装置(5)依次贴合布置安装;

其特征在于,还包括控制器、检测元件、稳压调压回路(7)、沟槽(6)及调压通路;

所述沟槽(6)设于所述配流盘(4)与所述柱塞托盘(3)配合的端面;

所述调压通路穿过所述承托装置(5)和所述配流盘(4)与所述沟槽(6)连通;

所述稳压调压回路(7)的供油口与所述调压通路连通;

所述检测元件设置在所述承托装置(5)和所述配流盘(4)的通孔内,能够获取所述配流盘(4)和所述柱塞托盘(3)的配合面外周的油膜的信号,并传递给所述控制器;

所述控制器能够控制所述稳压调压回路(7)的供油压力。

2.如权利要求1所述的柱塞式液压元件的压紧力测量系统,其特征在于,所述调压通路包括第一接油孔(43)和第二接油孔(53);所述第一接油孔(43)为设于所述配流盘(4)的通孔,与所述沟槽(6)连通;所述第二接油孔(53)为设于所述承托装置(5)的通孔,与所述第一接油孔(43)连通。

3.如权利要求2所述的柱塞式液压元件的压紧力测量系统,其特征在于,所述第一接油孔(43)为斜孔,所述第一接油孔(43)的第一端口位于所述沟槽(6)的底部,第二端口与所述配流盘(4)的圆心轴线的距离大于所述第一端口与所述圆心轴线的距离。

4.如权利要求3所述的柱塞式液压元件的压紧力测量系统,其特征在于,所述压紧力测量系统设有多个所述沟槽(6),每个所述沟槽(6)均设有所述调压通路和所述稳压调压回路(7),所述调压通路设置在所述沟槽(6)的中心位置;多个所述沟槽(6)分布在所述配流盘(4)的端面的所述高压腰形槽(42)外侧的同一圆周上,位于所述高压腰型槽(42)一侧的所述沟槽(6)的数量多于位于所述低压腰型槽(41)一侧的所述沟槽(6)的数量,所述沟槽(6)的分布关于所述高压腰形槽(42)的对称线对称。

5.如权利要求1所述的柱塞式液压元件的压紧力测量系统,其特征在于,所述稳压调压回路(7)包括比例减压阀(71)、两位两通阀(72)和蓄能器(73),所述两位两通阀(72)位于所述比例减压阀(71)的下游位,所述蓄能器(73)的接入位置位于所述比例减压阀(71)和所述两位两通阀(72)之间。

6.如权利要求5所述的柱塞式液压元件的压紧力测量系统,其特征在于,所述稳压调压回路(7)还包括温度传感器(74)、压力传感器(75)和减法器(76),所述温度传感器(74)将液压油的温度信号传递给所述控制器;所述压力传感器(75)和所述减法器(76)构成反馈回路,将修正压力信号传递给所述比例减压阀(71)。

7.如权利要求1所述的柱塞式液压元件的压紧力测量系统,其特征在于,所述配流盘(4)上设有第一安装孔(44),所述承托装置(5)上设有第二安装孔(54),所述第一安装孔(44)与所述第二安装孔(54)的轴线共线,所述检测元件安装在所述第一安装孔(44)和所述第二安装孔(54)内;所述检测元件包括多个测微仪(61)和多个测温仪(62),多个所述测微仪(61)和多个所述测温仪(62)周向等间距分布在所述高压腰形槽(42)外侧的同一圆周上,所述测微仪(61)检测所述油膜的厚度信号,所述测温仪(62)检测所述油膜的温度信号。

8.如权利要求7所述的柱塞式液压元件的压紧力测量系统,其特征在于,四个所述测微仪(61)均布在所述圆周上,所述测微仪(61)测量的所述油膜与所述柱塞托盘(3)接触的侧面为平面,所述平面垂直于所述测微仪(61)的轴线。

9.一种柱塞式液压元件的压紧力测量系统,其特征在于,包括配流盘(4)及承托装置(5);

所述配流盘(4)上开设有低压腰形槽(41)和高压腰形槽(42);

所述承托装置(5)上设有低压油路(51)及高压油路(52);

所述配流盘(4)与所述承托装置(5)贴合安装;

其特征在于,还包括控制器、检测元件、稳压调压回路(7)、沟槽(6)及调压通路;

所述沟槽(6)设于所述承托装置(5)与所述配流盘(4)配合的端面;

所述调压通路穿过所述承托装置(5)与所述沟槽(6)连通;

所述稳压调压回路(7)的供油口与所述调压通路连通;

所述检测元件设置在所述承托装置(5)的通孔内,能够获取所述承托装置(5)和所述配流盘(4)的配合面的油膜的信号,并传递给所述控制器;

所述控制器能够控制所述稳压调压回路(7)的供油压力。

10.一种柱塞式液压元件的效率测量系统,所述效率测量系统用于测量柱塞式液压元件的主轴转速、主轴扭矩、容积效率、机械效率,其特征在于,包括权利要求1至9任一项所述的柱塞式液压元件的压紧力测量系统。
