1.一种海胆状含钨介孔二氧化硅球材料的制备方法，其特征在于，采用油水界面反应法，具体包括如下步骤：(1)金属源前驱体[C16mim]4W10O32的制备：

在圆底烧瓶中按比例加入钨酸钠和水，煮沸5～20min，再加入盐酸溶液，搅拌后加入模板剂[C16mim]Cl；静置得白色沉淀，洗涤，干燥，合成金属源前驱体[C16mim]4W10O32，备用；

(2)配制15～35wt％不同质量分数的CTAC溶液备用；配制5～20％不同体积分数TEOS水溶液，备用；

(3)在圆底烧瓶中加入步骤(1)制备的金属源前驱体[C16mim]4W10O32，步骤(2)制备的CTAC溶液，三乙醇胺，H2O，第一次搅拌溶解30～120min，再逐滴加入步骤(2)制备的TEOS水溶液中，第二次搅拌，持续反应8～24h；

(4)将步骤(3)所得产物离心，醇洗2次，60～100℃干燥，得到白色固体，然后将固体研磨成粉末于马弗炉中，程序升温至400～700℃，保持3～6h，得到分散性海胆状含钨的介孔二氧化硅球材料。

2.根据权利要求1所述的一种海胆状含钨介孔二氧化硅球材料的制备方法，其特征在于，步骤(1)中，所述盐酸溶液的浓度为3mol/L；所述钨酸钠，水，盐酸溶液，模板剂[C16mim]Cl的用量比例为：6.4g：40mL：13.4mL：2.67g。

3.根据权利要求1所述的一种海胆状含钨介孔二氧化硅球材料的制备方法，其特征在于，步骤(2)中，所述[C16mim]4W10O32，15-35wt％的CTAC溶液，三乙醇胺，H2O，5-20％(v/v’)TEOS水溶液的用量比例为：0.0822g：25mL：0.18mL：36mL：20mL。

4.根据权利要求1所述的一种海胆状含钨介孔二氧化硅球材料的制备方法，其特征在于，步骤(3)中，所述的第一次搅拌速度为800-1000r/min；第二次搅拌速度为100-170r/min。

5.根据权利要求1所述的一种海胆状含钨介孔二氧化硅球材料的制备方法，其特征在于，步骤(4)中，所述程序升温的速率为2～5℃/min。

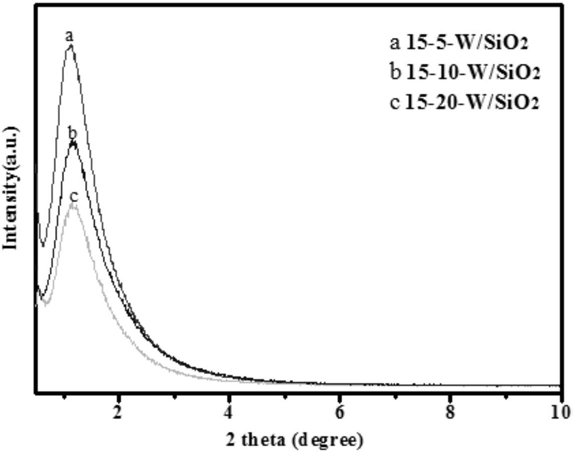

6.一种海胆状含钨介孔二氧化硅球材料，其特征在于，是通过权利要求1～5任一项所述制备方法得到的，所述海胆状含钨介孔二氧化硅球材料的比表面积为550～1100m2/g，具有介孔结构，孔容为0.68～1.6cm3/g，孔径为4～7nm。

7.将权利要求6所述的海胆状含钨介孔二氧化硅球材料应用于催化氧化脱除燃油中芳香族硫化物和脂肪族硫化物的用途。
