专利号: 2017103827344
申请人: 湖北工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

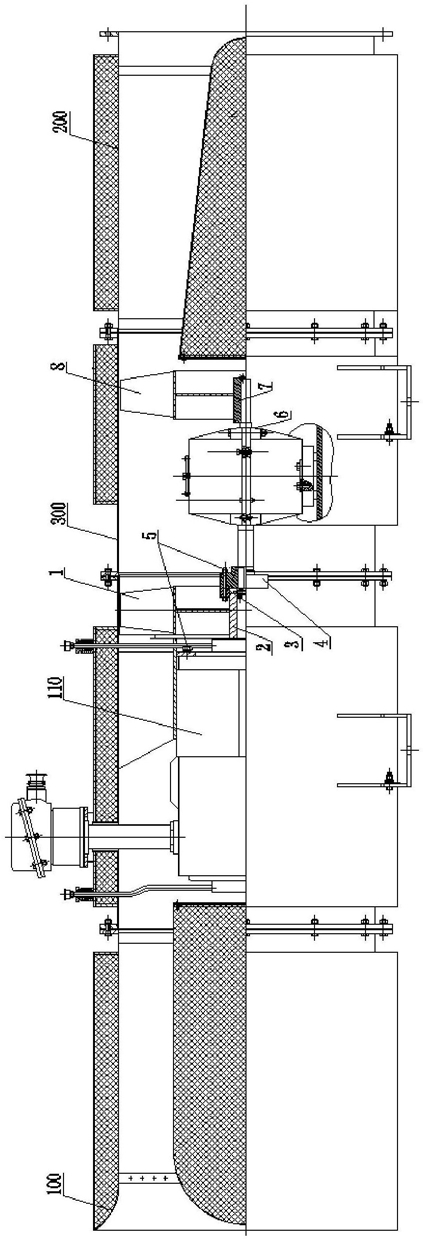

1.对旋轴流局部通风机,其特征在于,包括壳体、一动力源、两个叶轮和同轴式圆柱齿轮变速器;

所述壳体轴向的内部限定出通道,所述动力源、所述同轴式圆柱齿轮变速器以及两个所述叶轮均位于所述通道内;

所述动力源的输出轴与所述同轴式圆柱齿轮变速器的输入轴连接且彼此同步转动,其中一个所述叶轮安装于所述动力源的输出轴上且与所述动力源的输出轴同步转动,另外一个所述叶轮安装于所述同轴式圆柱齿轮变速器的输出轴上且彼此同步转动,两个所述叶轮的转动方向相反,所述同轴式圆柱齿轮变速器位于两个所述叶轮之间。

2.根据权利要求1所述的对旋轴流局部通风机,其特征在于,所述同轴式圆柱齿轮变速器还包括箱体、第一齿轮、第二齿轮、第三齿轮、第四齿轮、第五齿轮和传动轴;

所述同轴式圆柱齿轮变速器的输入轴安装于所述箱体,所述第一齿轮安装于所述同轴式圆柱齿轮变速器的输入轴且彼此同步转动,所述第二齿轮与所述第一齿轮啮合;

所述传动轴安装于所述箱体内,所述第三齿轮和所述第四齿轮均安装于所述传动轴且彼此同步转动,所述第三齿轮与所述第二齿轮啮合;

所述同轴式圆柱齿轮变速器的输出轴安装于所述箱体,所述第五齿轮安装于所述同轴式圆柱齿轮变速器的输出轴且彼此同步转动,所述第五齿轮与所述第四齿轮啮合。

3.根据权利要求2所述的对旋轴流局部通风机,其特征在于,所述同轴式圆柱齿轮变速器还包括隔挡件,所述隔挡件将所述箱体分为第一腔体和第二腔体;

所述第一齿轮、所述第二齿轮、所述第三齿轮和部分所述同轴式圆柱齿轮变速器的输入轴均位于所述第一腔体内;

所述第四齿轮、所述第五齿轮和部分所述同轴式圆柱齿轮变速器的输出轴均位于所述第二腔体内。

4.根据权利要求1所述的对旋轴流局部通风机,其特征在于,所述对旋轴流局部通风机还包括第一轴毂和第二轴毂,其中一个所述叶轮通过所述第一轴毂安装于所述动力源的输出轴上,另外一个所述叶轮通过所述第二轴毂安装于所述同轴式圆柱齿轮变速器的输出轴上。

5.根据权利要求4所述的对旋轴流局部通风机,其特征在于,所述对旋轴流局部通风机还包括第一法兰和连接件,所述第一法兰与所述第一轴毂固定连接,所述第一法兰与所述连接件相连,所述动力源的输出轴与所述同轴式圆柱齿轮变速器的输入轴之间通过所述连接件连接。

6.根据权利要求5所述的对旋轴流局部通风机,其特征在于,所述连接件为完整联轴器中的其中一半。

7.根据权利要求2所述的对旋轴流局部通风机,其特征在于,所述第一齿轮、所述第二齿轮和所述第三齿轮三者的轴心线位于同一直线上。

8.根据权利要求1所述的对旋轴流局部通风机,其特征在于,所述动力源为电机。

9.根据权利要求1所述的对旋轴流局部通风机,其特征在于,所述对旋轴流局部通风机还包括集流器和扩散器,所述集流器设置于所述壳体的一端,所述扩散器设置于所述壳体的另一端。

10.一种通风系统,其特征在于,包括权利要求1-9任一项所述的对旋轴流局部通风机。
