专利号: 2017103857049
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种纸张数字化信息植入的模拟方法,主要针对基于点阵图形的纤维成纸加密的纸张模拟,其特征在于,通过虚拟产品设计软件Unigraphics NX首先形成3D纸张模型,在纸张模型上生成文字或者图形,通过拉伸求差的方法使得文字与图形产生嵌入纸张模型内的效果,再通过真实渲染完善纸张建模。

2.根据权利要求1所述纸张数字化信息植入的模拟方法,其特征在于,所述纸张模拟是分别对由螺旋气流形成的规律性纤维交织纸张和磁性点阵编码控制器作用于磁性纤维形成的纸张进行不同的模拟。

3.根据权利要求2所述纸张数字化信息植入的模拟方法,其特征在于,所述对由螺旋气流形成的规律性纤维交织纸张的模拟表现在:点阵图形的灰度级分为三类,由深灰到白色分布;

纤维旋转方向由螺旋气流所决定,分为左旋和右旋两种。

4.根据权利要求2所述纸张数字化信息植入的模拟方法,其特征在于,所述对磁性点阵编码控制器作用于磁性纤维形成的纸张模拟表现在:点阵图形具有不同颜色。

5.根据权利要求1所述纸张数字化信息植入的模拟方法,其特征在于,所述通过虚拟产品设计软件Unigraphics NX首先形成3D纸张模型的方法是:在Unigraphics NX选择长方体命令,先进行纸张原点定位,然后进行纸张尺寸设计,接下来的布尔系数选择无。

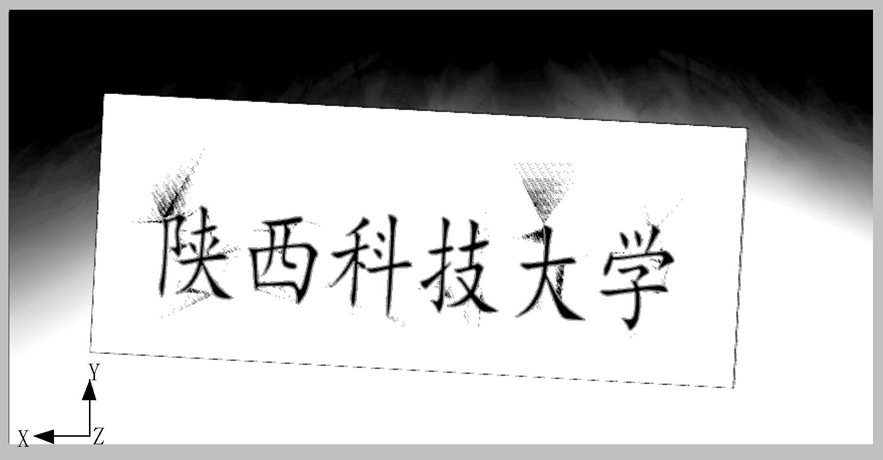

6.根据权利要求1所述纸张数字化信息植入的模拟方法,其特征在于,所述在纸张模型上生成文字或者图形的过程是:创建文本,文本类型选择面上,选择文本放置面为虚拟纸张正面,面上的位置放置方法选择面上的曲线,去掉参考文本,再次输入同样的文本,锚点位置与参数百分比默认,完成文字的创建。

7.根据权利要求1所述纸张数字化信息植入的模拟方法,其特征在于,所述通过拉伸求差的方法使得文字与图形产生嵌入纸张模型内的效果的具体过程如下:选定所创建的文本后选择工具栏的“拉伸”选项,方向矢量选择纸张模型向内,结束值设置为1mm,产生立体感,布尔系数设置为求差,同时选定纸张模型为求差对象,完成文本嵌入模拟纸张的效果。
