专利号: 2017103877019
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高温高压喷射式冲刷腐蚀实验装置,其特征在于:包括釜体(1)和釜盖(2),釜盖(2)和釜体(1)密封连接,所述釜体(1)内设置有第一活塞缸体(3)、第二活塞缸体(4)、四通阀(5)、试样夹具(6)和皮带(8),所述釜盖(2)外的上方设置有机械臂控制装置(7),所述机械臂控制装置(7)下方设置有第一机械手(7-1)和第二机械手(7-2),当第一机械手(7-1)缩回时第二机械手(7-2)伸出,当第二机械手(7-2)缩回时第一机械手(7-1)伸出,所述试样夹具(6)固定在釜体(1)的底部,四通阀(5)的四个出口分别连通有第一管道(5-1)、第二管道(5-2)、第三管道(5-3)和第四管道(5-4),第一管道(5-1)和第一活塞缸体(3)的底部相连通,第二管道(5-2)和第二活塞缸体(4)的底部相连通,第三管道(5-3)和釜体(1)内的冲刷液体相连通,第四管道(5-4)的出水口朝向试样夹具(6)的工作台面,通过转动四通阀(5)的阀芯(5-5)能够使得:第一管道(5-1)和第四管道(5-4)相通,第二管道(5-2)和第三管道(5-3)相通;或者第一管道(5-1)和第三管道(5-3)相通,第二管道(5-2)和第四管道(5-4)相通;

第一活塞缸体(3)内设置有第一柱塞(3-1),第一机械手(7-1)穿过釜盖(2)和第一柱塞(3-1)固定连接,第二活塞缸体(4)内设置有第二柱塞(4-1),第二机械手(7-2)穿过釜盖(2)和第二柱塞(4-1)固定连接,所述第一活塞缸体(3)和第二活塞缸体(4)之间还设置有定滑轮组件,所述皮带(8)的一端和第一机械手(7-1)固定连接,皮带(8)的另一端和第二机械手(7-2)固定连接,皮带(8)的中间绕过定滑轮组件以及阀芯(5-5),皮带(8)的运动能够带动阀芯(5-5)的转动。

2.如权利要求1所述的高温高压喷射式冲刷腐蚀实验装置,其特征在于:所述第一机械手(7-1)包括第一套筒(7-1-1)和第一拉杆(7-1-2),第一套筒(7-1-1)的上端和机械臂控制装置(7)下方连接,第一拉杆(7-1-2)的下端和第一柱塞(3-1)固定连接,第一拉杆(7-1-2)的上端呈T字形结构,第一拉杆(7-1-2)上端的两侧均具有凸台(7-1-3),第一套筒(7-1-1)的下端具有开口,第一套筒(7-1-1)的下端内还设置有滑动腔,第一套筒(7-1-1)的下端套装在第一拉杆(7-1-2)的上端,第一拉杆(7-1-2)的上端能够在滑动腔内上下滑动,第一套筒(7-1-1)的下端开口具有能够卡住凸台(7-1-3)的卡台(7-1-4),所述第二机械手(7-2)包括第二套筒和第二拉杆,第二套筒的上端和机械臂控制装置(7)下方连接,第二拉杆的下端和第二柱塞(4-1)固定连接,第二拉杆的上端呈T字形结构,第二拉杆上端的两侧均具有凸台(7-1-3),第二套筒的下端具有开口,第二套筒的下端内还设置有滑动腔,第二套筒的下端套装在第二拉杆的上端,第二拉杆的上端能够在滑动腔内上下滑动,第二套筒的下端开口具有能够卡住凸台(7-1-3)的卡台(7-1-4),所述定滑轮组件包括第一定滑轮(9-1)、第二定滑轮(9-2)、第三定滑轮(9-3)和第四定滑轮(9-4),第一定滑轮(9-1)设置在第一活塞缸体(3)的上方靠近第一套筒(7-1-1)外壁的内侧,第四定滑轮(9-4)设置在第二活塞缸体(4)的上方靠近第二套筒外壁的内侧,四通阀(5)设置在第一活塞缸体(3)和第二活塞缸体(4)下方的中间,第二定滑轮(9-2)和第三定滑轮(9-3)对称设置在四通阀(5)的上方,阀芯(5-5)外接有螺杆(5-5-1),螺杆(5-5-1)上套装有螺纹套(5-5-2),皮带(8)一端和第一套筒(7-1-1)的外壁固定连接,然后依次绕过第一定滑轮(9-1)、第二定滑轮(9-2)、螺纹套(5-5-2)、第三定滑轮(9-3)和第四定滑轮(9-4),皮带(8)的另一端和第二套筒的外壁固定连接。

3.如权利要求1所述的高温高压喷射式冲刷腐蚀实验装置,其特征在于:所述釜盖(2)的外部上还安装能够检测釜体(1)内部冲刷液体温度的温度传感器(10)。

4.如权利要求1所述的高温高压喷射式冲刷腐蚀实验装置,其特征在于:所述釜盖(2)的外部上还安装能够检测釜体(1)内部压力的压力传感器(11)以及压力表(12)。

5.如权利要求1所述的高温高压喷射式冲刷腐蚀实验装置,其特征在于:所述釜体(1)外部设置有用于给釜体(1)内通入高压气体的高压气瓶(13)。

6.如权利要求1所述的高温高压喷射式冲刷腐蚀实验装置,其特征在于:所述釜体(1)的内壁中设置有加热保温装置(14)。

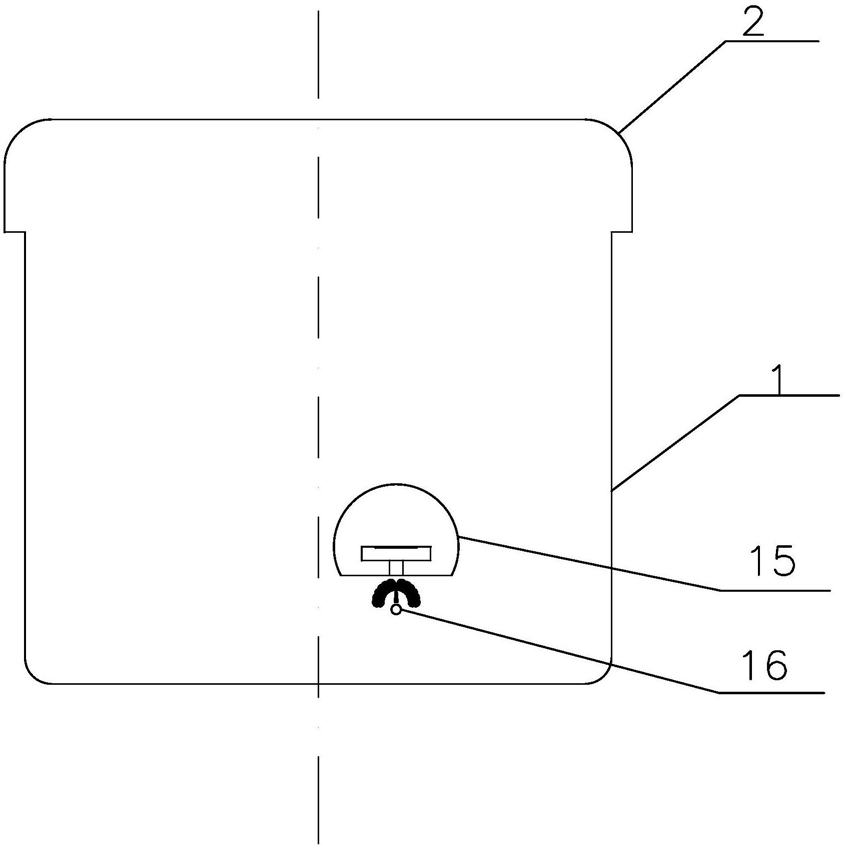

7.如权利要求1所述的高温高压喷射式冲刷腐蚀实验装置,其特征在于:所述釜体(1)上还设置有可视窗口(15),釜体(1)外部还设置有能够调节试样夹具(6)的工作台面倾斜角度的角度调节器(16)。
