1.硒化铅量子点作为饱和吸收体的锁模光纤激光器，包括泵浦源、波分复用器、增益光纤、输出耦合器、滤波器、光纤饱和吸收体以及连接光纤；其特征在于：所述的光纤饱和吸收体由掺杂硒化铅量子点的玻璃光纤组成；所述的泵浦源采用带多模尾纤的半导体激光器；

所述的增益光纤采用掺镱光纤或掺铒光纤或掺铥光纤；所述输出耦合器的输出比为10％～

90％；所述的连接光纤采用单模光纤，长度为10～50m；

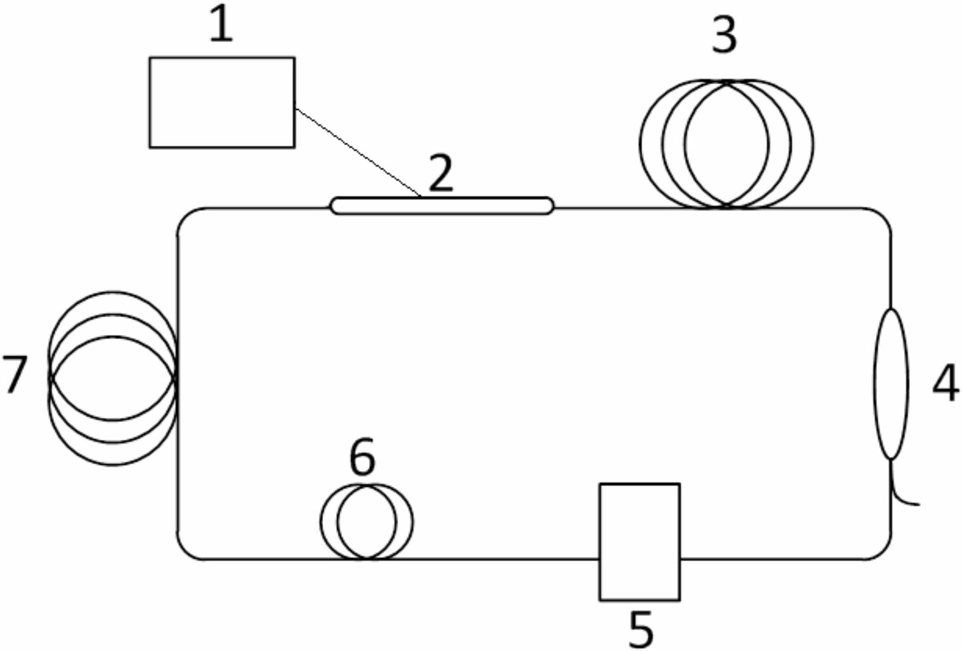

所述泵浦源的输出光纤与波分复用器的泵浦端相连；所述波分复用器的输出端与增益光纤的一端相连；增益光纤的另一端与输出耦合器的一端相连，输出耦合器的另一端与滤波器的输入端相连；滤波器的输出端与光纤饱和吸收体的一端相连；光纤饱和吸收体的另一端与连接光纤的一端相连；连接光纤的另一端与波分复用器的信号端相连。

2.根据权利要求1所述的硒化铅量子点作为饱和吸收体的锁模光纤激光器，其特征在于：所述的输出耦合器由两根单模光纤通过熔融拉锥构成。

3.根据权利要求1所述的硒化铅量子点作为饱和吸收体的锁模光纤激光器，其特征在于：所述光纤饱和吸收体的具体制备步骤如下：将氧化铅和硒粉的混合物作为硒化铅量子点的前驱体加入到玻璃配料当中；混有前驱体的玻璃配料包括二氧化硅、三氧化二硼、氧化铝、氧化锌、氟化铝、氧化钠、氧化铅、硒粉和碳粉；将已加入前驱体的玻璃配料研磨均匀并倒入坩埚；将坩埚放入箱式高温炉中加热得到块状玻璃，加热温度为1300～1600℃，加热持续时间为30～180分钟；将坩埚拿出箱式高温炉后，利用一根较细的铁丝对得到的块状玻璃进行光纤拉制；将拉制得到的光纤放入管式高温炉进行热处理，实现硒化铅量子点的析出、生长、核化以及晶化。

4.根据权利要求1所述的硒化铅量子点作为饱和吸收体的锁模光纤激光器，其特征在于：所述的滤波器由中心波长为1064nm且带宽为5nm的啁啾光纤布拉格光栅和光纤环形器组成；光纤饱和吸收体的第一激子吸收峰为1064nm；连接光纤的芯径为6μm，外径为125μm。

5.根据权利要求1所述的硒化铅量子点作为饱和吸收体的锁模光纤激光器，其特征在于：所述的滤波器由中心波长为1550nm、带宽为5nm的啁啾光纤布拉格光栅和光纤环形器组成；光纤饱和吸收体的第一激子吸收峰为1550nm；连接光纤采用型号为SMF-28的普通单模通信光纤。

6.根据权利要求1所述的硒化铅量子点作为饱和吸收体的锁模光纤激光器，其特征在于：所述的滤波器由中心波长为1940nm、带宽为5nm的啁啾光纤布拉格光栅和光纤环形器组成；光纤饱和吸收体的第一激子吸收峰为1940nm；连接光纤的芯径为10μm，外径为125μm。

7.根据权利要求3所述的硒化铅量子点作为饱和吸收体的锁模光纤激光器，其特征在于：所述混有前驱体的玻璃配料中二氧化硅、三氧化二硼、氧化铝、氧化锌、氟化铝、氧化钠、氧化铅、硒粉和碳粉的质量份数分别为58.7份、4.5份、4.0份、8.9份、2.2份、15.7份、3.0份、

3.0份、1.0份。
