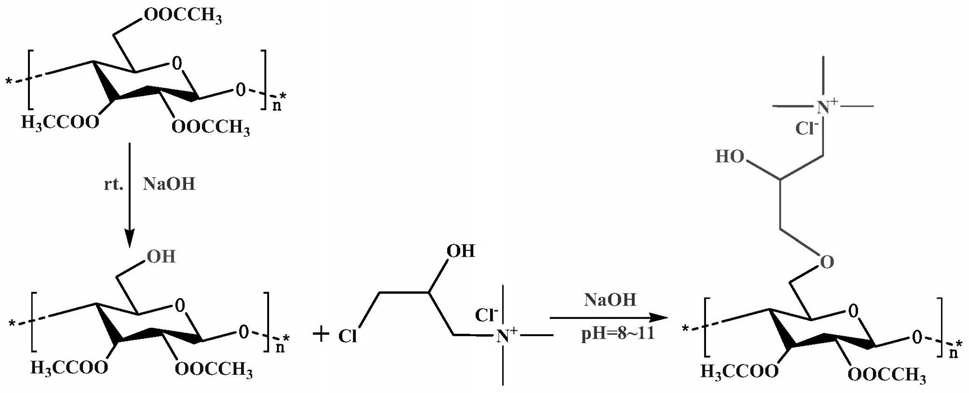

1.一种季铵盐接枝改性醋酸纤维素反渗透膜的制备方法，其特征在于包括如下步骤：

1)将醋酸纤维素反渗透膜浸没在浓度为0.005～0.03mol/L的NaOH水溶液中进行皂化反应，反应时间15～60min，反应温度20～30℃，得到多羟基醋酸纤维素反渗透膜；

2)将所述多羟基醋酸纤维素反渗透膜浸没在3-氯-2-羟丙基三甲基氯化铵水溶液中，在25～40℃条件下充分浸泡；

其中，所述3-氯-2-羟丙基三甲基氯化铵水溶液的浓度为10.0g/L～15.0g/L；

3)在震荡条件下，将浓度为1.0～2.0mol/L的NaOH水溶液滴加入上述3-氯-2-羟丙基三甲基氯化铵水溶液中，在25～40℃条件下进行醚化反应，保证反应时反应溶液的pH值为8～

11；

当停止滴加NaOH水溶液时，反应溶液的pH值不变，即停止滴加NaOH水溶液，保持恒温，继续反应至反应完成，得到改性后的醋酸纤维素反渗透膜；

4)将所述改性后的醋酸纤维素反渗透膜取出，用去离子水多次洗涤，至洗涤后的去离子水pH值呈中性，即得到所述季铵盐接枝改性醋酸纤维素反渗透膜。

2.如权利要求1所述季铵盐接枝改性醋酸纤维素反渗透膜的制备方法，其特征在于：步骤1)中所述醋酸纤维素反渗透膜通过以下步骤制得：a)配制如下含量的铸膜液：

三醋酸纤维素             11～15wt％；

混合溶剂                 75～80wt％；

非溶剂                   6～11wt％；

其中，所述混合溶剂为1，4-二氧六环和丙酮的混合物，且1，4-二氧六环和丙酮的质量比为2.0～3.0：1；

所述非溶剂为甲醇和顺丁烯二酸的混合物，且甲醇与顺丁烯二酸的质量比为3：2～

6.2；

配制顺序为：先将混合溶剂搅拌均匀，再将三醋酸纤维素溶解在其中，最后加入非溶剂混合均匀，静置脱泡，即得所述铸膜液；

b)在环境温度为20～30℃、湿度为30～50％的条件下，利用刮刀将所述铸膜液刮制成平板膜，静置30～70s，在0～30℃水浴中固化，得到初生平板膜；

c)将所述初生平板膜在70～90℃水中处理5～15min，取出，利用蒸馏水清洗干净，得到所述醋酸纤维素反渗透膜。

3.如权利要求1或2所述季铵盐接枝改性醋酸纤维素反渗透膜的制备方法，其特征在于：步骤1)中NaOH水溶液的浓度为0.01～0.02mol/L。

4.如权利要求1或2所述季铵盐接枝改性醋酸纤维素反渗透膜的制备方法，其特征在于：步骤3)中醚化反应温度为30～35℃。

5.如权利要求1或2所述季铵盐接枝改性醋酸纤维素反渗透膜的制备方法，其特征在于：所述3-氯-2-羟丙基三甲基氯化铵水溶液的浓度为12.0～13.0g/L。

6.如权利要求1或2所述季铵盐接枝改性醋酸纤维素反渗透膜的制备方法，其特征在于：步骤2)中1g多羟基醋酸纤维素反渗透膜浸泡在400～500ml的3-氯-2-羟丙基三甲基氯化铵水溶液中。
