1.一种一步原位反应制备抗菌醋酸纤维素反渗透膜的方法，其特征在于包括如下步骤：

1)将醋酸纤维素溶解在1,4二氧六环/丙酮组成的混合溶剂中，配制成反应溶液；

其中，所述醋酸纤维素占所述反应溶液的质量分数为11～15％；

所述1,4二氧六环和丙酮的质量比为2.0～3.0：1；

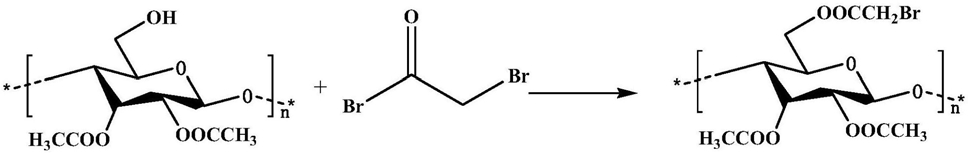

2)在搅拌条件下，向所述反应溶液中逐滴滴加溴乙酰溴，控制滴加、搅拌速度，保证在滴加过程中所述反应溶液的温度为0～5℃；

其中，加入的溴乙酰溴的物质的量与醋酸纤维素中羟基的物质的量之比为1.0～1.2：

1；

3)滴加完成后，升温至20～30℃，在搅拌条件下继续反应12～48h至反应完成，得到接枝溴乙酰溴醋酸纤维素溶液；

4)向所述接枝溴乙酰溴醋酸纤维素溶液中加入非溶剂添加剂，继续搅拌使所述非溶剂添加剂充分溶解混合均匀，静置脱泡后，得到铸膜液；

所述非溶剂添加剂占所述铸膜液的质量分数为6～11％；

5)在环境温度为20～30℃、湿度为30～50％的条件下，将所述铸膜液刮制成平板膜，在空气中静置30～70s后，在0～30℃水浴中固化，得到初生平板膜；

6)将所述初生平板膜在70～90℃水中处理5～15min，取出，利用蒸馏水清洗干净，得到所述抗菌醋酸纤维素反渗透膜。

2.如权利要求1所述方法，其特征在于：步骤4)中所述非溶剂添加剂为甲醇和顺丁烯二酸的混合物。

3.如权利要求2所述方法，其特征在于：甲醇和顺丁烯二酸的质量比为3：2～6.2。

4.如权利要求1所述方法，其特征在于：步骤2)中溴乙酰溴的物质的量与醋酸纤维素中羟基的物质的量之比为1.0～1.05：1。

5.如权利要求1所述方法，其特征在于：步骤3)中继续反应的时间为12～48h。

6.如权利要求1所述方法，其特征在于：步骤3)中继续反应的时间为16～20h。
