专利号: 2017103890189
申请人: 李福宝
专利类型:发明专利
专利状态:无效专利
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

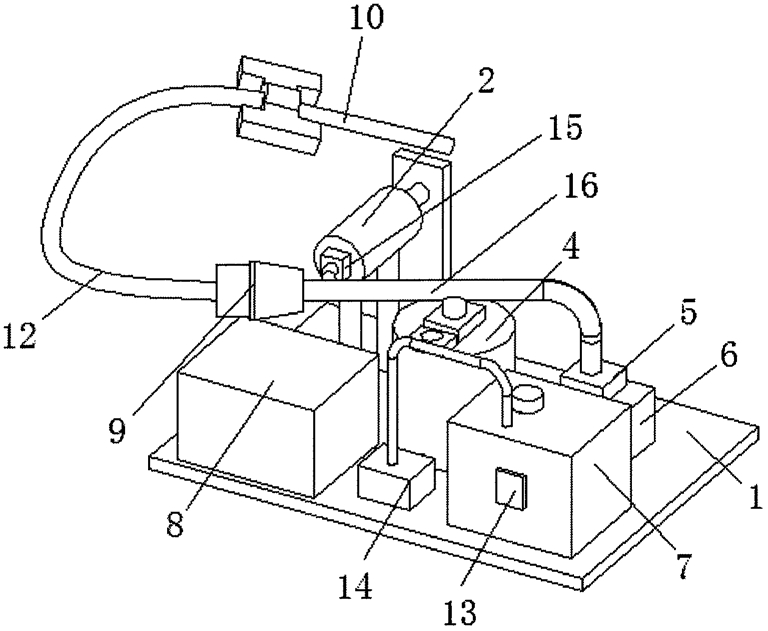

1.一种肿瘤内科药物介入治疗装置,包括底板(1),其特征在于:所述底板(1)的上表面一侧设有第一抽水泵(6)和药品盛放箱(7),药品盛放箱(7)的上端设有加液口,所述第一抽水泵(6)的进水口通过导管与药品盛放箱(7)的一侧下端连接,并且第一抽水泵(6)的出水口连接有连接导管(16),所述连接导管(16)与第一抽水泵(6)的连接处设有第二电磁阀(5),所述连接导管(16)远离与第一抽水泵(6)连接的一端通过连接头(9)连接有针头导管(12),针头导管(12)的一端连接有介入针头(10),所述底板(1)的上表面一侧设有清洗罐(4)和第二抽水泵(14),所述清洗罐(4)的上端通过导管与连接导管(16)的一侧连接,所述连接导管(16)与清洗罐(4)所连接的导管上设有第一电磁阀(3),所述第二抽水泵(14)的进水口通过导管与清洗罐(4)的一侧下端连接,所述第二抽水泵(14)的出水口通过导管与药品盛放箱(7)的上端连接,所述底板(1)的上表面一侧通过支撑柱(25)连接有吸取装置(2),吸取装置(2)的活塞桶(21)一端通过导管与连接导管(16)的一侧连接,所述底板(1)的一侧设有蓄电池(8),所述药品盛放箱(7)的一侧设有控制开关(13),控制开关(13)的输入端电连接蓄电池(8)的输出端,控制开关(13)的输出端电连接第一抽水泵(6)、第二抽水泵(14)、第一电磁阀(3)和第二电磁阀(5)的输入端;所述清洗罐(4)的上表面一侧设有针头插孔(18),且清洗罐(4)的内部顶面设有紫外线杀菌灯(17),紫外线杀菌灯(17)的输入端电连接控制开关(13)的输出端;所述吸取装置(2)包括支撑柱(25),支撑柱(25)的上端设有活塞桶(21),活塞桶(21)的内部设有活塞(22),活塞(22)的一端设有电动伸缩杆(23),电动伸缩杆(23)的另一端通过支撑板(24)与底板(1)连接,电动伸缩杆(23)的输入端电连接控制开关(13)的输出端;所述活塞桶(21)与连接导管(16)所连接的导管上设有第三电磁阀(15),第三电磁阀(15)的输入端电连接控制开关(13)的输出端;在使用时:首先将介入针头(10)从针头插孔(18)拔出,将介入针头(10)插入到病人的体内,通过控制开关(13)将第二电磁阀(5)打开,然后将第一电磁阀(3)和第三电磁阀(15)关闭,通过第一抽水泵(6)将药品盛放箱(7)内的药品抽入到病人的体内,再抽取积液时,通过控制开关(13)将第三电磁阀(15)打开,然后将第一电磁阀(3)和第二电磁阀(5)关闭,然后通过电动伸缩杆(23)带动活塞(22)前后移动,通过活塞(22)的移动将积液抽取到活塞桶(21)内,然后将介入针头(10)拔出,再将介入针头(10)插入到针头插孔(18)内,通过紫外线杀菌灯(17)可以对介入针头(10)和清洗罐(4)内的液体进行消毒,并且通过控制开关(13)将第一电磁阀(3)和第二电磁阀(5)打开,然后将第三电磁阀(15)关闭,通过第二抽水泵(14)将清洗罐(4)内的清洗液抽到药品盛放箱(7)内,通过第一抽水泵(6)将药品盛放箱(7)内的清洗液抽取到清洗罐(4)内,以此进行循环清洗。

2.根据权利要求1所述的一种肿瘤内科药物介入治疗装置,其特征在于:所述介入针头(10)与针头导管(12)的连接处设有针头手柄(11),针头手柄(11)的外侧表面设有防滑纹。
