专利号: 201710390757X
申请人: 合肥海诺恒信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

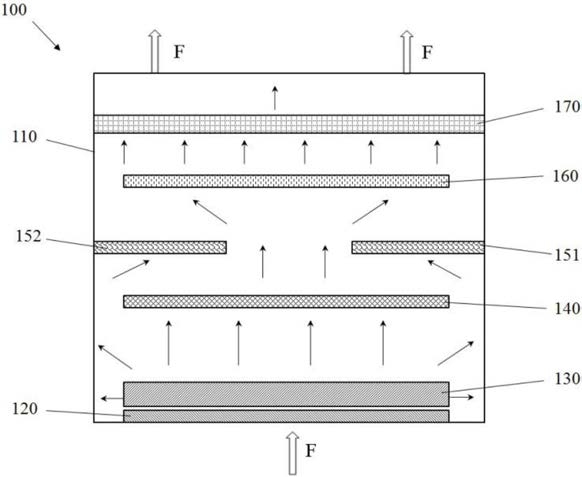

1.一种除尘过滤装置,其特征在于,包括:除尘腔及设置在所述除尘腔内的风扇;

所述风扇具有吸尘口和与所述吸尘口相反的出尘口,所述风扇构造成能将粉尘从所述吸尘口吸入所述风扇内部,并从所述出尘口吹出;

所述除尘腔内还设有导风机构,并靠近所述出尘口一侧,用于将所述粉尘以旋风的形式导入所述除尘腔;

所述除尘腔内还设有多级过滤组件,用于对经由所述导风机构吹出的粉尘按照粉尘的颗粒大小进行分级过滤;

所述多级过滤组件包括:

第一过滤组件,其设置在所述导风机构的下游处,用于过滤小颗粒粉尘;

第二过滤组件,其设置在所述第一过滤组件的下游处,用于过滤大颗粒粉尘;和第三过滤组件,其设置在所述第二过滤组件的下游处,用于过滤中颗粒粉尘;

其中,所述小颗粒粉尘的粒径为小于10微米,所述中颗粒粉尘的粒径为10-100微米,所述大颗粒粉尘的粒径为大于100微米;

所述第一过滤组件的尺寸小于所述除尘腔的直径,并从所述除尘腔的中心轴线向四周进行延伸;

所述第二过滤组件的尺寸小于所述除尘腔的直径,并从所述除尘腔的内壁开始沿着垂直于所述中心轴线的方向进行延伸;

所述第三过滤组件的尺寸小于所述除尘腔的直径,并从所述除尘腔的中心轴线向四周进行延伸。

2.根据权利要求1所述的除尘过滤装置,其特征在于,所述第一过滤组件包括:金属网层,所述金属网层的网孔尺寸为2.5-8微米;

第一过滤膜,其设置在所述金属网层表面靠近所述导风机构一侧,所述第一过滤膜的孔径为8-10微米;

第二过滤膜,其设置在所述金属网层表面靠近所述第二过滤组件一侧,所述第二过滤膜的孔径为小于2.5微米。

3.根据权利要求1所述的除尘过滤装置,其特征在于,所述第二过滤组件包括:第一过滤元件,其从所述除尘腔的内壁一侧开始沿着垂直于所述中心轴线的方向进行延伸;和第二过滤元件,其从所述除尘腔的内壁另一侧开始沿着垂直于所述中心轴线的方向进行延伸。

4.根据权利要求3所述的除尘过滤装置,其特征在于,所述第一过滤元件包括:聚合物纤维层,所述聚合物纤维层的孔径尺寸为500-1000微米;

第三过滤膜,其设置在所述聚合物纤维层表面靠近所述第一过滤组件构一侧,所述第三过滤膜的孔径为大于1000微米;

第四过滤膜,其设置在所述聚合物纤维层表面靠近所述第三过滤组件一侧,所述第四过滤膜的孔径为100-500微米。

5.根据权利要求3所述的除尘过滤装置,其特征在于,所述第二过滤元件构造成与所述第一过滤元件相同。

6.根据权利要求1-5中任一项所述的除尘过滤装置,其特征在于,所述多级过滤组件还包括:第四过滤组件,其设置在所述第三过滤组件的下游,用于过滤未过滤完的粉尘;

其中,所述第四过滤组件的尺寸与所述除尘腔保持一致。

7.根据权利要求1所 述的除尘过滤装置,其特征在于,所述除尘腔包括进尘口和排尘口;

其中,所述进尘口与所述排尘口相反设置,并且所述进尘口和所述排尘口的数量均为至少一个。
