1.一种用于吸附黄药的负载TiO2活性炭，其特征在于，包括以下原料成分：钛酸丁酯、无水乙醇和活性炭；所述钛酸丁酯、无水乙醇与所述活性炭的比例为(2-4)mL:(5-10)mL:1g；

所述用于吸附黄药的负载TiO2活性炭的制备方法，包括以下步骤：

步骤1，将钛酸丁酯与无水乙醇混合，在400-600r/min的速度下搅拌15-30min，得黄色透明溶液；

步骤2，将所述黄色透明溶液滴加至HNO3溶液中，滴加完成后，继续搅拌2-3h，并用NaOH溶液调节pH至1-2，充分搅拌20-30min，得到TiO2溶胶；

步骤3，将活性炭加入所述TiO2溶胶中，搅拌，静置后分层，取出沉淀物，将沉淀物在80-

100℃条件下烘干，并在400-500℃条件下煅烧1-3h，即得负载TiO2活性炭；

其中，步骤2中，所述HNO3溶液是处于搅拌状态，搅拌速度为800-1000r/min，所述滴加完成的时间为1-2h。

2.根据权利要求1所述的用于吸附黄药的负载TiO2活性炭，其特征在于，步骤3中，所述将活性炭加入所述TiO2溶胶中之前，首先将所述活性炭加入水中浸润1-2h。

3.根据权利要求1所述的用于吸附黄药的负载TiO2活性炭，其特征在于，步骤3中，所述搅拌的时间为18-24h，所述搅拌的速度为400-600r/min。

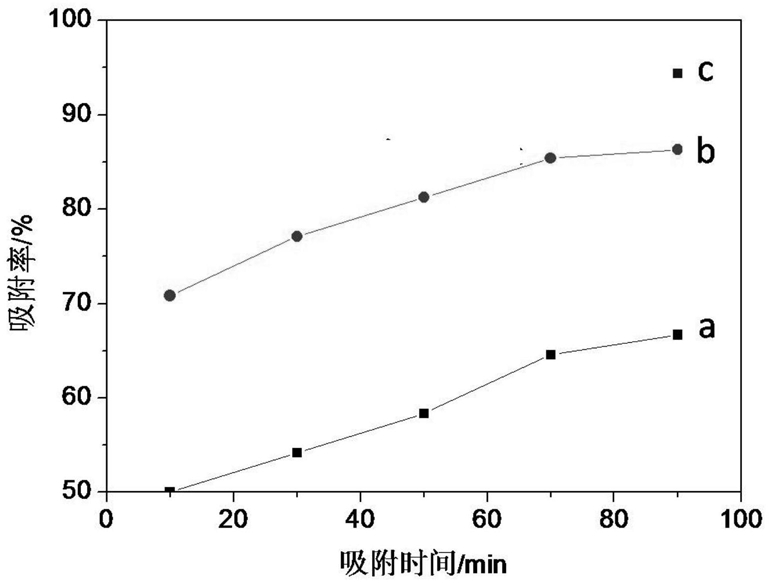

4.一种如权利要求1所述的用于吸附黄药的负载TiO2活性炭的吸附方法，其特征在于，按照以下步骤进行：将所述用于吸附黄药的负载TiO2活性炭置于含有黄药的废水中，静置吸附；所述含有黄药的废水为碱性。

5.根据权利要求4所述的用于吸附黄药的负载TiO2活性炭的吸附方法，其特征在于，所述用于吸附黄药的负载TiO2活性炭与所述含有黄药的废水的吸附比例为0.03g：(30-50)mL。

6.根据权利要求5所述的用于吸附黄药的负载TiO2活性炭的吸附方法，其特征在于，所述含有黄药的废水的浓度为8-12mg/L。
