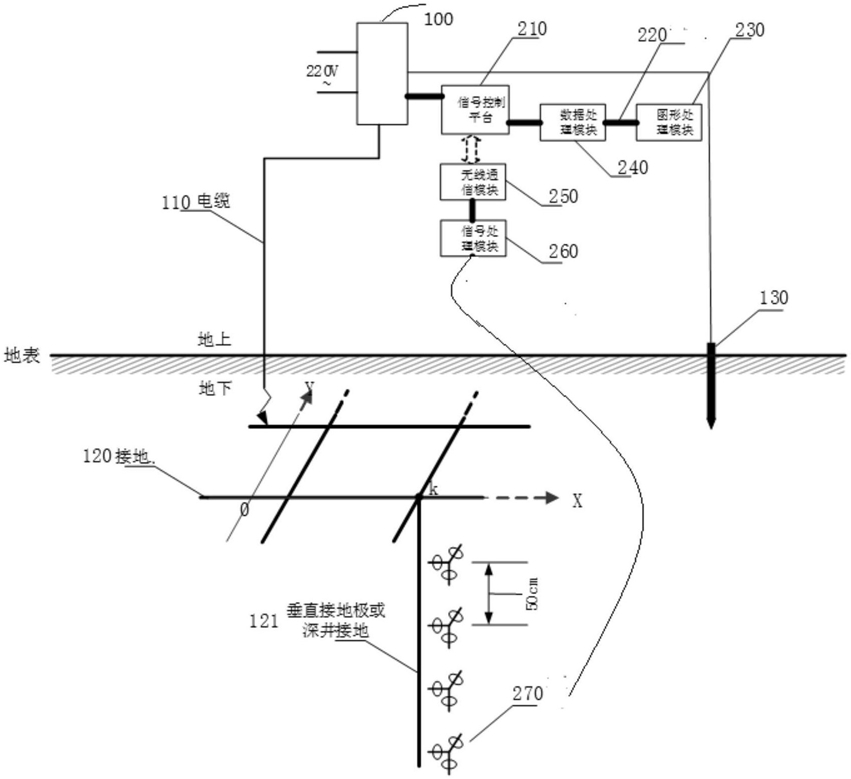

1.一种检测垂直接地极或深井接地有效性的装置，其特征在于，产生激励电流的多频激励电源(100)的输出端通过铜棒电极(130)和具有垂直接地极(121)的待测输电杆塔接地装置(120)构成回路；信号控制平台(210)与多频激励电源(100)电气连接，并分别与数据处理模块(240)和无线通信模块(250)数据连接；信号采集装置(270)通过信号处理模块(260)和无线通信模块(250)将所测信号输入信号控制平台(210)；

所述铜棒电极插入接地装置(120)边缘；一个以上信号采集模块(270)垂直地面每隔一定深度间隔紧靠在垂直接地极(121)旁；

所述信号采集装置由固定单元与测量单元两部分构成，固定单元由三组方形绝缘板构成，每组绝缘板由绝缘杆呈直角支撑，呈三维立体结构；测量单元由固定在绝缘板上的铁芯和探测线圈构成，每片绝缘板上用四颗螺母固定铁芯，铁芯上绕有探测线圈。

2.根据权利要求1所述的检测垂直接地极或深井接地有效性的装置，其特征在于，图形处理模块(230)与数据处理模块(240)数据连接。

3.根据权利要求1所述的检测垂直接地极或深井接地有效性的装置，其特征在于，所述信号采集装置在埋设接地装置施工时，随垂直接地极或深井接地一起深埋地下，用于长期对垂直接地极或深井接地有效性进行检测。

4.根据权利要求1所述的检测垂直接地极或深井接地有效性的装置，其特征在于，所述多频激励电源输出幅值在2-50A的电流，频率在100Hz-1000Hz可调，由信号控制平台控制。

5.采用权利要求1或2或3或4所述装置的垂直接地极或深井接地有效性检测方法，其特征在于，多频激励电源(100)调整频率及供应电流大小经电缆(110)注入接地装置(120)，利用所述信号采集模块(270)测量感应电压信号，经过工频陷波、信号放大和带通滤波处理后，用示波器(264)采集并提取信号，最后显示在图形处理模块(230)的上位机上并对垂直接地极或深井接地(121)有效性进行评估。

6.根据权利要求5所述的垂直接地极或深井接地有效性检测方法，其特征在于，控制平台,通过分析对比由CDEGS计算得到的地中标准磁场强度分布，对垂直接地极或深井接地有效性进行评估。

7.根据权利要求5或6所述的垂直接地极或深井接地有效性检测方法，其特征在于，图形处理模块通过数据处理模块得到正常与故障情况下的地中磁场强度分布，显示在上位机图形窗口中。
