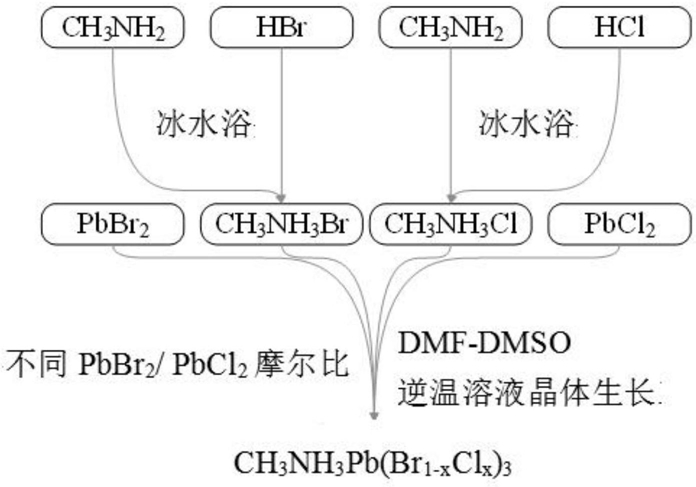

1.一种大尺寸混合卤素CH3NH3Pb(Br1-xClx)3晶体的制备方法，0＜x＜1，大尺寸指晶体的长和宽达4-8mm，高达2-4mm，其特征在于，包括如下制备步骤：步骤S1，CH3NH3Br制备：将一甲胺水溶液和氢溴酸水溶液按等摩尔溶质于冰水浴条件下混合搅拌，蒸干得白色粉状物；

步骤S2，CH3NH3Cl制备：将一甲胺水溶液和氢氯酸水溶液按等摩尔溶质于冰水浴条件下混合搅拌，蒸干得白色粉状物；

步骤S3，结晶母液制备：常温条件下将等摩尔PbBr2与CH3NH3Br以及等摩尔PbCl2与CH3NH3Cl溶解于N, N二甲基甲酰胺与二甲基亚砜混合溶剂得到饱和的CH3NH3Pb(Br1-xClx)3母液；改变PbBr2/ PbCl2摩尔比得到x不同取值的CH3NH3Pb(Br1-xClx)3母液；

步骤S4，晶体生长析出：将CH3NH3Pb(Br1-xClx)3母液升温至95-105℃，恒温直至晶体析出，待晶体尺寸不再长大时取出晶体。

2.根据权利要求1所述的制备方法，其特征在于：所述N, N二甲基甲酰胺与二甲基亚砜混合溶剂由等体积比的N, N二甲基甲酰胺和二甲基亚砜均匀混合而成。

3.根据权利要求1所述的制备方法，其特征在于：一甲胺水溶液质量百分浓度为40%。

4.根据权利要求1所述的制备方法，其特征在于：氢溴酸水溶液质量百分浓度为48%。

5.根据权利要求1所述的制备方法，其特征在于：氢氯酸水溶液质量百分浓度为37%。

6.根据权利要求1所述的制备方法，其特征在于：步骤S4析晶温度为100℃。
