专利号: 2017103977568
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

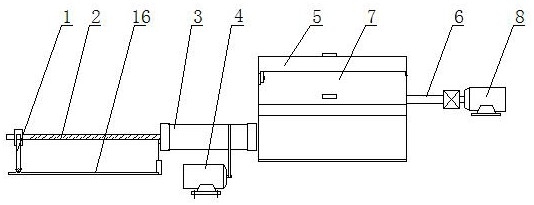

1.一种用于切菜机的弹膛式蔬菜输送装置,它由进给丝杆(2)、丝杆套轴(3)、安装轴(6)和多个蔬菜输送筒(5)构成;其特征在于:安装轴(6)上固装有多个蔬菜输送筒(5);蔬菜输送筒(5)的一端通过滑轨(16)滑动安装有支架(1),滑轨(16)与蔬菜输送筒(5)之间通过轴承座安装有丝杆套轴(3);丝杆套轴(3)内螺纹安装有进给丝杆(2),进给丝杆(2)的一端延伸至丝杆套轴(3)外端,延伸至丝杆套轴(3)外端的进给丝杆(2)与支架(1)连接;丝杆套轴内的进给丝杆(2)端头固装有推菜圆盘(15),所述的丝杆套轴(3)分别与多个蔬菜输送筒(5)滑动接触连接,所述的进给丝杆(2)分别与多个蔬菜输送筒(5)滑动插入连接。

2.根据权利要求1所述的一种用于切菜机的弹膛式蔬菜输送装置,其特征在于:所述的丝杆套轴(3)一侧设置有套轴驱动电机(4),套轴驱动电机(4)通过传动带与丝杆套轴(3)连接。

3.根据权利要求1所述的一种用于切菜机的弹膛式蔬菜输送装置,其特征在于:所述的蔬菜输送筒(5)一端设置有步进电机(8),步进电机(8)通过联轴器与安装轴(6)连接。

4.根据权利要求1所述的一种用于切菜机的弹膛式蔬菜输送装置,其特征在于:所述的蔬菜输送筒(5)数量为3个。

5.根据权利要求1所述的一种用于切菜机的弹膛式蔬菜输送装置,其特征在于:所述的蔬菜输送筒(5)在安装轴(6)圆周上呈品字状设置。

6.根据权利要求1所述的一种用于切菜机的弹膛式蔬菜输送装置,其特征在于:所述的各蔬菜输送筒(5)上通过铰链活动设置有输送筒门(7)。
