1.一种无溶剂固相合成合成ZSM-48沸石的方法，其特征在于，包括以下步骤：(1)将硅源、铝源、氟化铵和作为模板剂的4-二甲氨基吡啶，按SiO2∶Al2O3∶NH4F∶模板剂的摩尔比等于1∶0～0.05∶0.5～2∶0.1～0.3添加至研钵中，研磨5min；

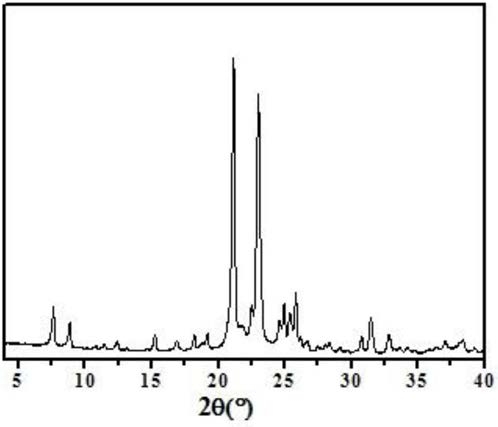

(2)将研磨所得混合物置于反应釜中，在140～200℃晶化反应1～8d；反应结束后将产物抽滤，烘干，即得到ZSM-48沸石。

2.根据权利要求1所述的方法，其特征在于，所用的硅源为固体硅胶或白炭黑，铝源为薄水铝石或氢氧化铝。

3.根据权利要求1所述的方法，其特征在于，在晶化反应开始时，向反应体系中加入晶种以加快晶化反应速度。
