1.一种裂解汽油一段选择性加氢的方法，其特征在于：

催化剂包括具有大孔结构的氧化铝载体和负载于载体上的金属活性组分镍和钨，氧化镍的含量基于该催化剂的总重量为12-22wt％，氧化钨的含量基于该催化剂的总重量为

1.5-8wt％；

氧化铝载体采用壳聚糖作为扩孔剂，载体中含有助剂组分磷和镁，助剂组分磷和镁的含量占载体质量的百分含量分别为P2O5 0.1-2.5wt％、MgO 0.1-2.5wt％，孔径分布60-

180nm，大孔比例2-75％，孔容0.8-2.0ml/g，比表面积250-300m2/g；

加氢反应工艺条件：反应入口温度60-100℃，反应压力2.0-3.5MPa，氢油体积比60-

180；液体体积空速3.0-5.5h-1；

所述催化剂的制备方法包括如下步骤：配制可溶性含镍和钨的溶液浸渍具有大孔结构的氧化铝载体，经110-160℃烘干3-9小时，400-650℃焙烧4-9小时，最终得到催化剂产品；

所述具有大孔结构的氧化铝载体的制备方法包括如下步骤：首先，用酸溶液酸化壳聚糖，然后将拟薄水铝石和田菁粉加入到捏合机中混合均匀，再加入磷酸和硝酸镁的混合溶液，最后将含壳聚糖的酸溶液加入到拟薄水铝石中捏合均匀，含扩孔剂的酸溶液的加入量为拟薄水铝石的0.1-8wt％，经过挤条-成型-干燥-焙烧，得到具有大孔结构的氧化铝载体。

2.根据权利要求1所述的一种裂解汽油一段选择性加氢的方法，其特征在于：所述加氢反应工艺条件为：反应入口温度60-85℃，反应压力2.5-3.5MPa，氢油体积比60-150；液体体积空速3.0-4.5h-1，所述裂解汽油为C6-C8馏分。

3.根据权利要求1所述的一种裂解汽油一段选择性加氢的方法，其特征在于：所述催化剂的组成为：氧化镍的含量基于该催化剂的总重量为15-20wt％，氧化钨的含量基于该催化剂的总重量为2.5-6wt％。

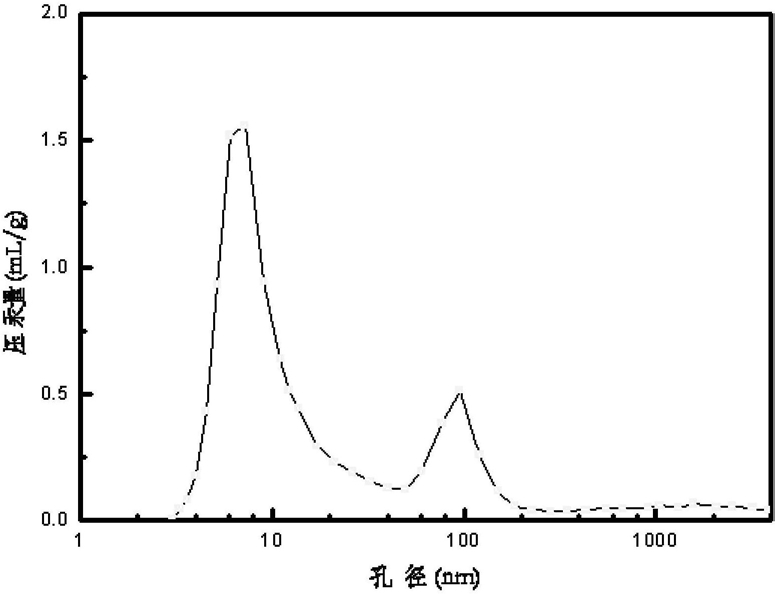

4.根据权利要求1所述的一种裂解汽油一段选择性加氢的方法，其特征在于：所述氧化铝载体同时还含有介孔结构，介孔范围在2-50nm，介孔比例15-75％。

5.根据权利要求1所述的选择性加氢方法，其特征在于：所述具有大孔结构的氧化铝载体中还含有助剂组分铈，助剂组分氧化铈的含量占载体质量的百分含量为0.1-2.5wt％。

6.根据权利要求1所述的一种裂解汽油一段选择性加氢的方法，其特征在于：所述具有大孔结构的氧化铝载体孔径分布60-90nm或100-160nm，大孔比例为5-30％或35-50％。

7.根据权利要求1所述的一种裂解汽油一段选择性加氢的方法，其特征在于：所述制备氧化铝载体用的酸为醋酸、甲酸、苹果酸或乳酸中的一种或几种，壳聚糖酸溶液用超声波震荡或者磁力搅拌。

8.根据权利要求5所述的一种裂解汽油一段选择性加氢的方法，其特征在于：所述具有大孔结构的氧化铝载体的制备方法包括如下步骤：首先，用酸溶液酸化壳聚糖，然后将拟薄水铝石和田菁粉加入到捏合机中混合均匀，再加入磷酸、硝酸镁和硝酸铈的混合溶液，最后将含壳聚糖的酸溶液加入到拟薄水铝石中捏合均匀，含扩孔剂的酸溶液的加入量为拟薄水铝石的0.1-8wt％，经过挤条-成型-干燥-焙烧，得到具有大孔结构的氧化铝载体。

9.根据权利要求8所述的一种裂解汽油一段选择性加氢的方法，其特征在于：对权利要求8得到的具有大孔结构的氧化铝载体，利用磷、镁和铈对载体表面进行改性：配置含磷酸、硝酸镁和硝酸铈的水溶液喷淋具有大孔结构的氧化铝载体，经干燥、焙烧得到用助剂磷、镁和铈进行表面改性的氧化铝载体，控制具有大孔结构的氧化铝载体中五氧化二磷、氧化镁和氧化铈的含量都在0.1-2.5wt％的范围内，并使载体表面五氧化二磷、氧化镁和氧化铈的含量是内部五氧化二磷、氧化镁和氧化铈含量的1.1-1.6倍。

10.根据权利要求1所述的一种裂解汽油一段选择性加氢的方法，其特征在于：所述酸溶液酸化壳聚糖的过程如下：首先将壳聚糖扩孔剂加入到30-95℃的去离子水中，之后滴加酸，直至壳聚糖溶解完全，得到含扩孔剂的酸溶液。
