1.一种烯烃齐聚催化剂，其特征在于：由以下组分组成：

具有大孔结构的氧化铝载体85.0-95.0wt％，载体使用壳聚糖作为扩孔剂，活性组分硫酸铁2.5-11.5wt％、硫酸镍1.5-7.5wt％；

所述具有大孔氧化铝载体中含有助剂组分磷、镧和钾，助剂组分磷、镧和钾的含量占载体质量的百分含量分别为P2O5 0.1-2.0wt％、La2O3 0.2-2.4wt％和K2O 0.1-2.5wt％，孔径分布60-180nm，大孔比例2-75％，孔容0.8-2.0ml/g，比表面积250-300m2/g；

所述载体助剂组分磷、镧和钾的含量占载体质量的百分含量分别为P2O5 0.1-2.0wt％、La2O3 0.2-2.4wt％和K2O 0.1-2.5wt％；

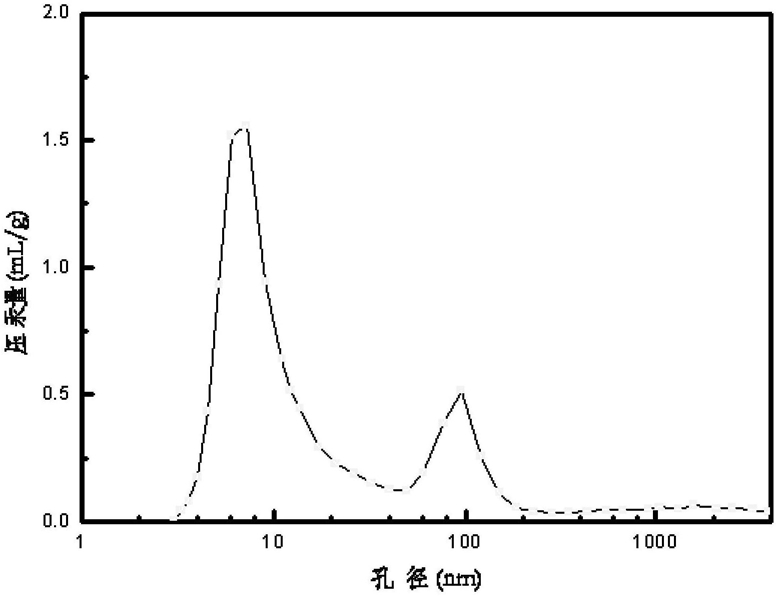

所述氧化铝载体同时还含有介孔结构，介孔范围在2-50nm，介孔比例15-75％；

所述氧化铝载体的制备方法包括如下步骤：首先，用酸溶液酸化壳聚糖，然后将拟薄水铝石和田菁粉加入到捏合机中混合均匀，再加入磷酸、硝酸镧和硝酸钾的混合溶液，最后将含壳聚糖的酸溶液加入到拟薄水铝石粉末中捏合均匀，含扩孔剂的酸溶液的加入量为拟薄水铝石的0.1-8wt％，经过挤条-成型-干燥-焙烧，得到具有大孔结构的氧化铝载体；

对得到的具有大孔结构的氧化铝载体，利用镧和钾对载体表面进行改性：配置含硝酸镧和硝酸钾的水溶液喷淋具有大孔结构的氧化铝载体，经干燥、焙烧得到用助剂镧和钾进行表面改性的氧化铝载体，控制具有大孔结构的氧化铝载体中La2O3和K2O含量分别在0.2-

2.4wt％和0.1-2.5wt％的范围内，并使载体表面La2O3和K2O的含量是内部La2O3和K2O含量的

1.2-1.4倍。

2.权利要求1所述的一种烯烃齐聚催化剂的制备方法，其特征在于：包括如下步骤：

将硫酸铁和硫酸镍可溶性盐配成浸渍液，浸渍具有大孔结构的氧化铝载体，110-130℃干燥处理4-8小时，450℃-600℃下焙烧处理4-8小时得到烯烃齐聚催化剂；

所述氧化铝载体的制备方法包括如下步骤：首先，用酸溶液酸化壳聚糖，然后将拟薄水铝石和田菁粉加入到捏合机中混合均匀，再加入磷酸、硝酸镧和硝酸钾的混合溶液，最后将含壳聚糖的酸溶液加入到拟薄水铝石粉末中捏合均匀，含扩孔剂的酸溶液的加入量为拟薄水铝石的0.1-8wt％，经过挤条-成型-干燥-焙烧，得到具有大孔结构的氧化铝载体；

对得到的具有大孔结构的氧化铝载体，利用镧和钾对载体表面进行改性：配置含硝酸镧和硝酸钾的水溶液喷淋具有大孔结构的氧化铝载体，经干燥、焙烧得到用助剂镧和钾进行表面改性的氧化铝载体，控制具有大孔结构的氧化铝载体中La2O3和K2O含量分别在0.2-

2.4wt％和0.1-2.5wt％的范围内，并使载体表面La2O3和K2O的含量是内部La2O3和K2O含量的

1.2-1.4倍。

3.根据权利要求2所述的一种烯烃齐聚催化剂的制备方法，其特征在于：所述用酸溶液酸化壳聚糖是：首先将壳聚糖扩孔剂加入到30-95℃的去离子水中，之后滴加酸，直至壳聚糖溶解完全，得到含扩孔剂的酸溶液；所述酸为醋酸、甲酸、苹果酸或乳酸中的一种或几种，壳聚糖酸溶液用超声波震荡或者磁力搅拌。
