1.一种石油树脂的加氢方法，其特征在于，包括如下步骤：

将负载有氧化钯和磷化镍的催化剂装填在固定床反应器内，气密实验合格后开始进经溶剂溶解的混合碳五石油树脂原料，在设定的反应工艺条件下进行加氢反应，加氢产品与溶剂分离后进行性能分析；

所述的催化剂活性中心为氧化钯和磷化镍，具有大孔结构的氧化铝载体75.0-

96.0wt％，载体使用壳聚糖作为扩孔剂；活性组分氧化钯1.0-10.0wt％、磷化镍3.0-

15.0wt％；

所述的催化剂的制备方法，包括如下步骤：

将含钯的可溶性盐和磷化镍配成浸渍液，浸渍具有大孔结构的氧化铝载体，在120℃下干燥6小时，450-650℃下焙烧6-8小时得到石油树脂加氢的催化剂；

所述氧化铝载体的制备方法，包括如下步骤：首先，用酸溶液酸化壳聚糖，然后将拟薄水铝石和田菁粉加入到捏合机中混合均匀，再加入磷酸和硝酸镁的混合溶液，最后将含壳聚糖的酸溶液加入到拟薄水铝石粉末中捏合均匀，含扩孔剂的酸溶液的加入量为拟薄水铝石的0.1-8wt％，经过挤条-成型-干燥-焙烧，得到具有大孔结构的氧化铝载体；

所述具有大孔结构的氧化铝载体，利用磷和钾对载体表面进行改性：配置含磷酸和硝酸钾的水溶液喷淋具有大孔结构的氧化铝载体，经干燥、焙烧得到用助剂磷和钾进行表面改性的氧化铝载体，控制具有大孔结构的氧化铝载体中P2O5和K2O含量分别在0.1-2.5wt％和0.1-2.5wt％的范围内，并使载体表面P2O5和K2O的含量是内部P2O5和K2O含量的1.1-1.5倍，孔径分布60-180nm，大孔比例2-75％，孔容0.8-2.0ml/g，比表面积250-300m2/g；

所述的石油树脂加氢反应，其工艺条件为：反应温度180-270℃，反应压力6.0-

15.0MPa，氢油体积比100-400，体积空速0.2-7.0h-1。

2.根据权利要求1所述的一种石油树脂的加氢方法，其特征在于：所述的固定床反应器，为固定床绝热反应器或固定床等温反应器；

所述的石油树脂加氢反应，其工艺条件为：温度190-220℃，反应压力7.0-10.0MPa，氢油体积比150-350，体积空1.0-3.0h-1。

3.根据权利要求2所述的一种石油树脂的加氢方法，其特征在于：所述的固定床反应器为固定床等温反应器。

4.根据权利要求1所述的一种石油树脂的加氢方法，其特征在于：

所述的催化剂的组成以氧化物质量计，包括如下组分：具有大孔结构的氧化铝载体占

83.0-94.5wt％，活性组分氧化钯2.5-9.0wt％、磷化镍4.0-12.0wt％；

所述具有大孔结构的氧化铝中含有助剂组分磷和钾，助剂组分磷和钾的含量占载体质量的百分含量分别为P2O5 0.1-2.5wt％、K2O 0.1-2.5wt％。

5.根据权利要求1所述的一种石油树脂的加氢方法，其特征在于：所述氧化铝载体的孔径分布在65-150nm，大孔比例5-65％，孔容0.8-1.3ml/g。

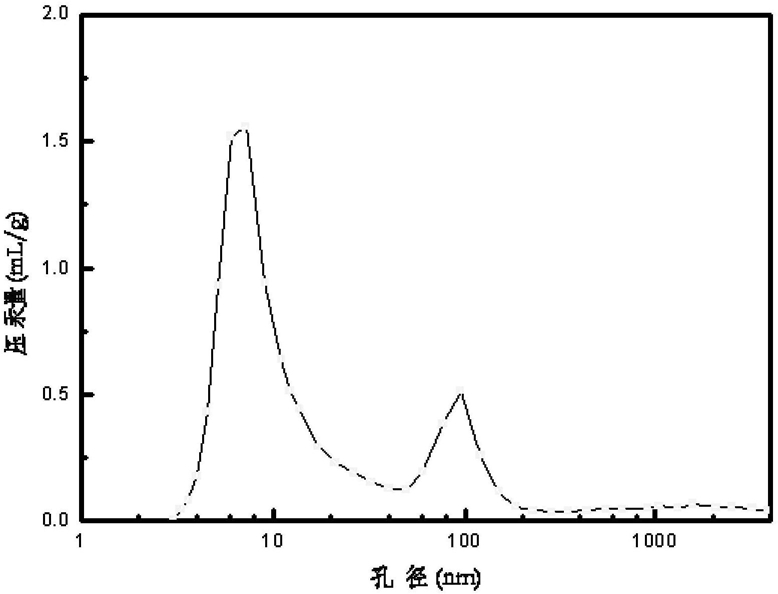

6.根据权利要求1所述的一种石油树脂的加氢方法，其特征在于：氧化铝载体同时还含有介孔结构，介孔范围在2-50nm，介孔比例15-75％。

7.根据权利要求1所述的一种石油树脂的加氢方法，其特征在于：所述酸溶液酸化壳聚糖的过程如下：首先将壳聚糖扩孔剂加入到30-95℃的去离子水中，之后滴加酸，直至壳聚糖溶解完全，得到含扩孔剂的酸溶液。

8.根据权利要求7所述的一种石油树脂的加氢方法，其特征在于：所述酸为醋酸、甲酸、苹果酸或乳酸中的一种或几种，壳聚糖酸溶液用超声波震荡或者磁力搅拌。
