1.一种二烯烃加氢的催化剂，其特征在于，由以下组分组成：

具有大孔结构的氧化铝载体占91.0-98.5wt％，活性组分氧化钯1.0-5.5wt％，助活性组分氧化金0.5-3.5wt％。

2.根据权利要求1所述的一种二烯烃加氢的催化剂，其特征在于：

具有大孔结构的氧化铝载体占93.0-98.0wt％，活性组分氧化钯1.5-5.5wt％，助活性组分氧化金0.5-1.5wt％。

3.根据权利要求1所述的一种二烯烃加氢的催化剂，其特征在于：所述载体中含有助剂组分镧和钾，助剂组分镧和钾的含量占载体质量的百分含量分别为La2O3 0.1-2.5wt％、K2O

0.1-2.5wt％，孔径分布60-180nm，大孔比例2-75％，孔容0.8-2.0ml/g，比表面积250-

300m2/g。

4.根据权利要求3所述的一种二烯烃加氢的催化剂，其特征在于：所述氧化铝载体的孔径分布在65-150nm，大孔比例5-65％，孔容0.8-1.3ml/g。

5.根据权利要求1所述的一种二烯烃加氢的催化剂，其特征在于：所述催化剂的制备方法包括如下步骤：将含钯和金的可溶性盐配成浸渍液，浸渍具有大孔结构的氧化铝载体，在

120℃干燥处理6小时，400℃-600℃下焙烧处理5-8小时，得到二烯烃加氢催化剂。

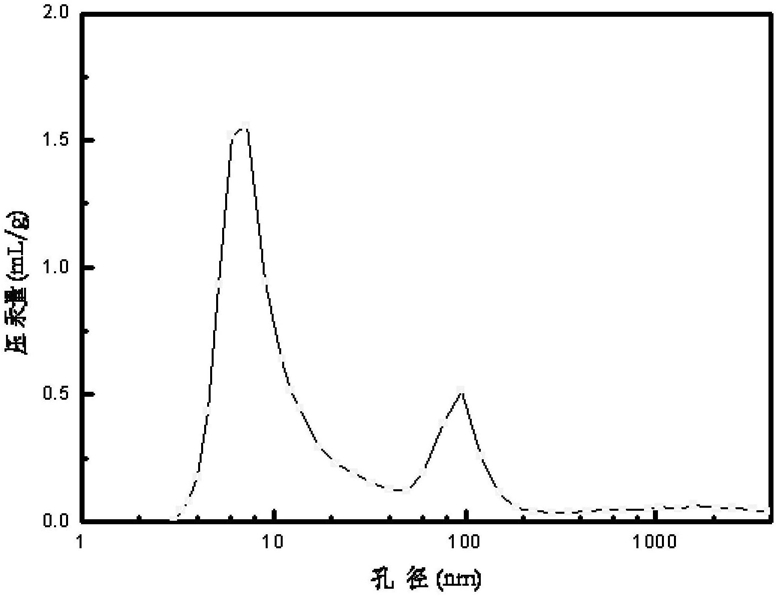

6.根据权利要求3所述的一种二烯烃加氢的催化剂，其特征在于：所述氧化铝载体同时还含有介孔结构，介孔范围在2-50nm，介孔比例15-75％。

7.根据权利要求1所述的一种二烯烃加氢的催化剂，其特征在于：所述氧化铝载体的制备方法包括如下步骤：首先，用酸溶液酸化壳聚糖，然后将拟薄水铝石和田菁粉加入到捏合机中混合均匀，再加入硝酸镧和硝酸钾的混合溶液，最后将含壳聚糖的酸溶液加入到拟薄水铝石粉末中捏合均匀，含扩孔剂的酸溶液的加入量为拟薄水铝石的0.1-8wt％，经过挤条-成型-干燥-焙烧，得到具有大孔结构的氧化铝载体。

8.根据权利要求1所述的一种二烯烃加氢的催化剂，其特征在于：所述酸溶液酸化壳聚糖的过程如下：首先将壳聚糖扩孔剂加入到30-95℃的去离子水中，之后滴加酸，直至壳聚糖溶解完全，得到含扩孔剂的酸溶液；所述酸为醋酸、甲酸、苹果酸或乳酸中的一种或几种，壳聚糖酸溶液用超声波震荡或者磁力搅拌。

9.根据权利要求1所述的一种二烯烃加氢的催化剂，其特征在于：所述载体表面La2O3和K2O的含量是内部La2O3和K2O含量的1.05-1.6倍。

10.根据权利要求3所述的一种二烯烃加氢的催化剂，其特征在于：对权利要求3得到的具有大孔结构的氧化铝载体，利用镧和钾对载体表面进行改性：配置含硝酸镧和硝酸钾的水溶液喷淋具有大孔结构的氧化铝载体，经干燥、焙烧得到用助剂镧和钾进行表面改性的氧化铝载体，控制具有大孔结构的氧化铝载体中La2O3和K2O含量分别在0.1-2.5wt％和0.1-

2.5wt％的范围内，并使载体表面La2O3和K2O含量是内部La2O3和K2O含量的1.05-1.6倍。
