专利号: 2017104100924
申请人: 成都赋阳技术开发有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-02-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

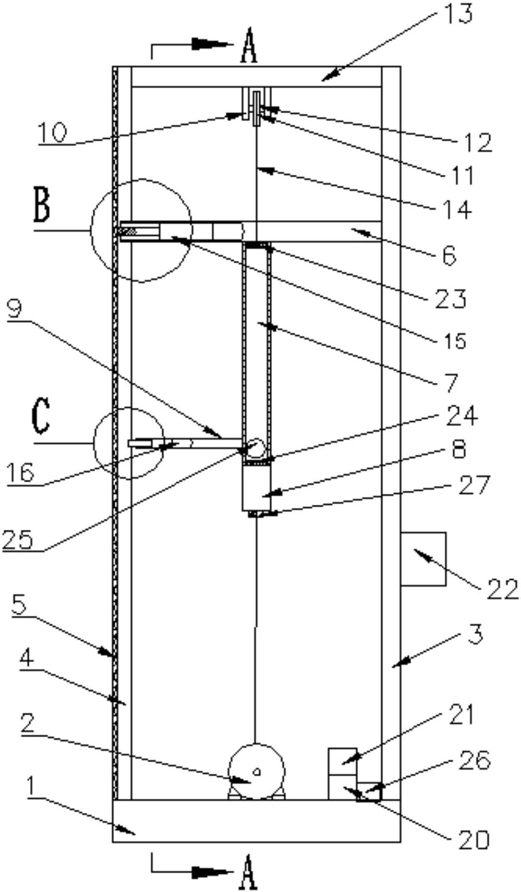

1.一种室内空气检测仪,包括底盘(1)、立杆(3)、滑杆(6)、支杆(7)、空气检测仪(8)、提升机构以及控制机构,所述立杆(3)有两个,两个立杆(3)对称设置在底盘(1)上表面的两侧,所述两个立杆(3)的顶端通过顶杆(13)进行固定,两个立杆(3)相对的侧面均设置有滑槽(4),滑杆(6)设置在两立杆(3)的滑槽(4)之间,滑杆(6)的两端卡接在滑槽(4)内,支杆(7)垂直设置在滑杆(6)的下表面,空气检测仪(8)设置在支杆(7)的下端,在提升机构的动力作用下,滑杆(6)、支杆(7)以及支杆(7)下端的空气检测仪(8)沿滑槽(4)上下运动;所述滑杆(6)两端的内部均设置有第一电动推杆(15),所述第一电动推杆(15)的伸缩杆朝立杆(3)的方向伸出,且第一电动推杆(15)的伸缩杆的端面上设置有钢球(18),当第一电动推杆(15)朝立杆(3)的方向伸出至指定长度时,第一电动推杆(15)伸缩杆端面上的钢球(18)卡入至弧形凹槽(5)内;所述控制机构包括设置微处理器(20)、显示器(21)、控制器(22)以及供电电源(26),所述微处理器(20)与显示器(21)、空气检测仪(8)、控制器(22)电性连接,控制器(22)与抱闸电机(2)、空气检测仪(8)、第一电动推杆(15)电性连接,供电电源(26)向抱闸电机(2)、第一电动推杆(15)、微处理器(20)提供稳定工作电压;

其特征在于:所述支杆(7)为中空结构,支杆(7)腔体内靠近滑杆(6)的一端和远离滑杆(6)的一端分别设置有第一接触传感器(23)和第二接触传感器(24),第一接触传感器(23)和第二接触传感器(24)分别通过导线与微处理器(20)连接,支杆(7)腔体内位于第一接触传感器(23)和第二接触传感器(24)之间设置有能够在支杆(7)腔体内来回滚动的铜球(25);

所述提升机构包括抱闸电机(2)、第一绳轮(11)、第二绳轮(17)、绳环(19)、绳(14),所述抱闸电机(2)设置在底盘(1)上表面,所述第一绳轮(11)设置在顶杆(13)的下表面,绳环(19)设置在滑杆(6)与支杆(7)的连接处,所述第二绳轮(17)设置在抱闸电机(2)的转动轴上,所述绳(14)的一端固定在绳环(19)上,绳(14)的另一端绕过第一绳轮(11)后缠绕在第二绳轮(17)上;

所述空气检测仪(8)的底部设置有用于检测空气检测仪(8)与底盘(1)之间距离的距离传感器(27)。

2.根据权利要求1所述的一种室内空气检测仪,其特征在于:所述第一绳轮(11)、绳环(19)、第二绳轮(17)、抱闸电机(2)的转动轴位于同一轴线上。

3.根据权利要求1所述的一种室内空气检测仪,其特征在于:所述支杆(7)的左侧外壁上设置有与滑杆(6)平行的横杆(9),所述横杆(9)为中空结构,其内部设置有与控制器(22)电性连接的第二电动推杆(16),且第二电动推杆(16)的伸缩杆朝左侧立杆(3)的方向伸出。

4.根据权利要求3所述的一种室内空气检测仪,其特征在于:所述控制器(22)上设置有分别控制抱闸电机(2)、第一电动推杆(15)、第二电动推杆(16)动作的按钮。
