专利号: 2017104114486
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁的冶金
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种盘类零件用智能淬火机床,其特征在于:

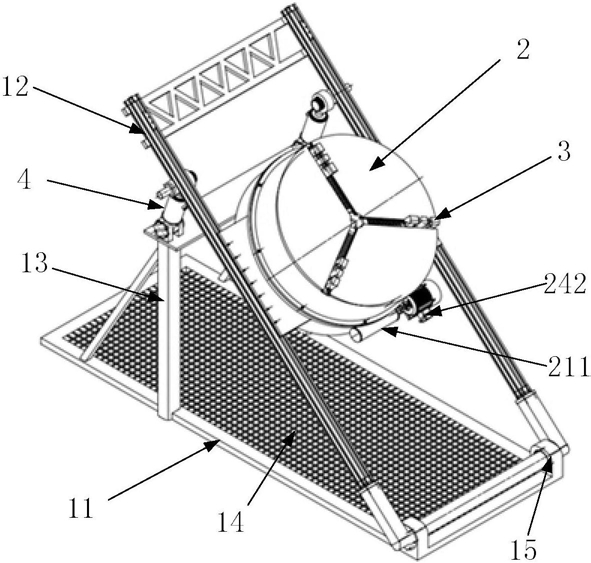

它包括由机架底座(11)、倾斜支承架(12)组成的可调机架,由回转台(2)及设置在回转台(2)上的智能卡爪(3)构成的淬火工作台;

所述的机架底座(11)与倾斜支承架(12)之间采用能够实现相对自由转动的约束进行连接,机架底座(11)的竖直立柱(13)的上表面安装有液压缸(4),液压缸(4)的两端分别与竖直立柱(13)的上表面和倾斜支承架(12)连接;在所述的机架底座(11)的底部设置有淬火液渗漏网(14),所述的倾斜支撑架(12)内设置淬火工作台;

所述的回转台(2)包括回转底盘(21)、卡盘体(22),所述回转底盘(21)的外壳包含有蜗杆套(211),蜗杆套(211)的内部安装有蜗杆(23),蜗杆(23)的一端通过连轴器(27)与回转驱动电机(242)连接,蜗杆(23)的一侧与涡轮回转支承(25)啮合,涡轮回转支承(25)与卡盘体(22)连接;

所述的卡盘体(22)包括卡盘底座(221)、卡盘外壳(222),卡盘底座(221)上设置有安装架I(223)和安装架II(224),安装架I(223)上安装有定位驱动电机(242),安装架II(224)上安装有小锥齿轮(26),定位驱动电机(241)通过连轴器(27)与小锥齿轮(26)连接,小锥齿轮(26)与大锥齿轮(28)啮合,大锥齿轮(28)与平面螺旋纹转盘(29)的转轴连接;

所述的卡盘外壳(222)的上表面设置有多个滑道,每个滑道内放置智能卡爪(3);智能卡爪(3)的内部设置有缓冲机构和感测压力的传感器,智能卡爪(3)的前端面(31)和后端面(32)均安装有感测距离的距离传感器,底端面(33)与平面螺旋纹转盘(29)的上表面啮合传动。

2.根据权利要求1所述的一种盘类零件用智能淬火机床,其特征在于:所述的机架底座(11)与倾斜支承架(12)之间通过转动关节(15)连接,所述的转动关节(15)对称分布在机架底座(11)和倾斜支承架(12)的两端。

3.根据权利要求2所述的一种盘类零件用智能淬火机床,其特征在于:所述的卡盘外壳(222)上表面的滑道为3个,滑道和智能卡爪(3)均中心对称分布在卡盘外壳(222)的上表面。

4.根据权利要求1所述的一种盘类零件用智能淬火机床,其特征在于:所述的液压缸(4)共有两个,在竖直立柱(13)的上表面对称布置安装,且与水平面成一定夹角,液压缸(4)与倾斜支承架(12)的连接位置处于倾斜支承架(12)的上部位置。

5.根据权利要求1所述的一种盘类零件用智能淬火机床,其特征在于:所述的智能卡爪(3)的前端面(31)为内凹螺纹弧面,后端面(32)为外凸螺纹弧面,底端面(33)为螺纹平面;

前端面(31)和后端面(32)上安装的感测距离的传感器为激光位移传感器(34);智能卡爪(3)的内部设置的缓冲机构为弹簧(35)、设置的感测压力的传感器为压力传感器(36);智能卡爪(3)采用钛合金耐高温材料加工制造。

6.根据权利要求1所述的一种盘类零件用智能淬火机床,其特征在于:所述的涡轮回转支承(25)通过法兰盘(212)与卡盘体(22)的卡盘底座(221)连接。

7.根据权利要求1或2所述的一种盘类零件用智能淬火机床,其特征在于:所述的卡盘底座(221)为端面套筒形,安装架I(223)和安装架II(224)设置在卡盘底座(221)的一侧。

8.根据权利要求1或2所述的一种盘类零件用智能淬火机床,其特征在于:所述的平面螺旋纹转盘(29)的转轴与卡盘底座(221)的中心转轴之间安装有圆柱滚子轴承(225),平面螺旋纹转盘(29)的转轴的底部布置有推力轴承(226),推力轴承(226)通过端盖固定在卡盘底座(221)的底部端面。

9.一种采用权利要求1-8所述的盘类零件用智能淬火机床的控制方法,其特征在于:包括以下步骤:

首先,通过液压缸(4)调整倾斜支承架(12)与机架底座(11)之间的角度,将智能卡爪(3)复位;

然后,将淬火工件(5)放置在回转台(2)上,通过智能卡爪(3)上的距离传感器感测智能卡爪(3)当前位置与淬火工件(5)之间的距离,根据反馈的距离信号,调整淬火工件(5)的位置,使淬火工件(5)最终放置在回转台(2)的中心位置,完成淬火工件(5)的放置;

通过定位驱动电机(241)控制智能卡爪(3)向中心移动,在移动过程中,智能卡爪(3)上的距离传感器实时反馈智能卡爪(3)与淬火工件(5)间的距离,当智能卡爪(3)与淬火工件(5)接触时,智能卡爪(3)上感测压力的传感器实时反馈智能卡爪(3)对淬火工件(5)施加的夹持力,当夹持力满足要求时,完成淬火工件(5)的定位夹持;

最后,通过回转驱动电机(242)控制,驱动回转台(2)旋转,对淬火工件(5)进行淬火工加工热处理。
