专利号: 2017104135641
申请人: 山东理工大学
专利类型:发明专利
专利状态:无效专利
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

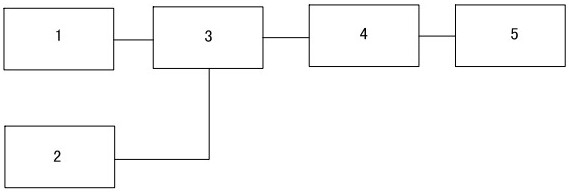

1.基于锚杆的地下空间围岩灾害电阻率实时监测方法,其特征在于:设置地下空间围岩灾害实时监测装置,包括供电电极(1)、测量电极(2)、电法仪(3)、锚杆和主控计算机(4),主控计算机(4)与电法仪(3)相连接,供电电极(1)和测量电极(2)分别与电法仪(3)通过导线连接,供电电极(1)和测量电极(2)分别与在地下空间围岩监测区域锚杆连接,监测步骤如下:步骤1001:在地下空间围岩锚固监测区,根据监测范围设置监测区边界锚杆(6),按监测区边界锚杆(6)的间距布置供电电极(1),将供电电极(1)与监测区边界锚杆(6)连接;

步骤1002:监测区边界锚杆(6)的间距内,根据测量范围设置测量区边界锚杆(7),按测量区边界锚杆(7)的间距布置测量电极(2),将测量电极(2)与测量区边界锚杆(7)连接;

步骤1003:将供电电极(1)和测量电极(2)通过导线分别与电法仪(3)的输出端和输入端相连,电法仪(3)通过测量电极(2)测量;

步骤1004:供电电极(1)对监测区边界锚杆(6)通电,电法仪(3)通过测量电极(2)测定测量区边界锚杆(7)之间围岩的电阻率;

步骤1005:电法仪(3)与主控计算机(4)通信测量结果;

步骤1006:主控计算机(4)对监测到的地下空间围岩锚固测量区的电阻率进行实时记录和分析;

步骤1007:判断得到监测范围内不同间隔时段的围岩电阻率及其变化规律与特征,根据间隔时段围岩电阻率的变化趋势、规律与特征判断是否符合设定的前兆模式,如果符合设定的前兆模式,进入步骤1008,否则,返回步骤1006继续监测分析;

步骤1008:执行判断灾害流程;

监测区边界锚杆(6)和测量区边界锚杆(7)均利用地下空间围岩监测区域锚杆实现。

2.根据权利要求1所述的基于锚杆的地下空间围岩灾害电阻率实时监测方法,其特征在于:步骤1008中所述的判断灾害流程,包括如下步骤:步骤2001:电阻率的变化趋势符合设定的前兆模式,进入2002;

步骤2002:主控计算机(4)判断是否存在发生围岩灾害的可能性,如果存在发生围岩灾害的可能性,执行步骤2003,如果不存在发生围岩灾害的可能性,执行步骤2005;

步骤2003:确定围岩灾害的范围,并同时执行步骤2004和步骤2005;

步骤2004:发布围岩灾害的预警级别;

步骤2005:主控计算机(4)进行报警。

3.根据权利要求1所述的基于锚杆的地下空间围岩灾害电阻率实时监测方法,其特征在于:所述的地下空间围岩灾害电阻率实时监测装置还包括声光报警装置(5),声光报警装置(5)与主控计算机(4)相连接。

4.根据权利要求1所述的基于锚杆的地下空间围岩灾害电阻率实时监测方法,其特征在于:所述的测量区边界锚杆(7)位于监测区边界锚杆(6)之间形成的直线上。

5.根据权利要求1所述的基于锚杆的地下空间围岩灾害电阻率实时监测方法,其特征在于:所述的监测区边界锚杆(6)间隔范围为大于1.8m。

6.根据权利要求1所述的基于锚杆的地下空间围岩灾害电阻率实时监测方法,其特征在于:所述的测量区边界锚杆(7)的间隔范围小于等于在监测区范围内与两侧的监测区边界锚杆(6)相邻的两根锚杆的间距,大于等于监测区边界锚杆(6)间隔范围内的两根相邻锚杆的最小间距。
