专利号: 2017104136803
申请人: 浙江国际海运职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

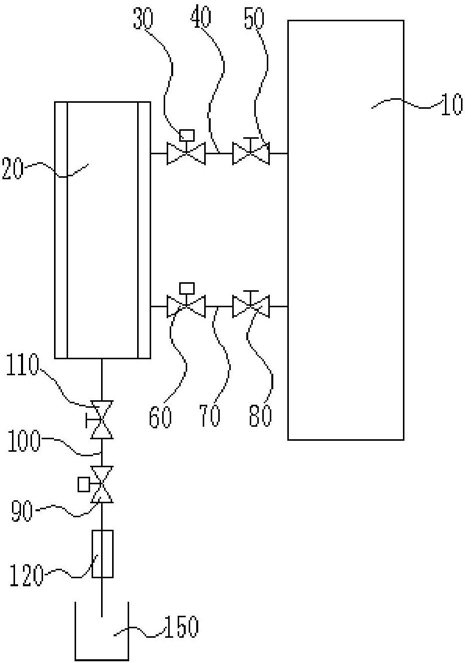

1.一种锅炉水位计冲洗装置,包括锅炉(10)、水位计(20)和用于将二者连通的介质管路,其特征在于,还包括控制模块(130)、用于为所述控制模块(130)供电的电源模块(140)和用于排出冲洗后介质的冲洗管路(100),所述冲洗管路(100)与所述水位计(20)连通;

所述介质管路和所述冲洗管路(100)上设置有用于控制介质通过的自动控制阀组,所述自动控制阀组与所述控制模块(130)、所述电源模块(140)均电连接;

所述冲洗管路(100)上还设置有温度传感器(120),所述温度传感器(120)设置在所述冲洗管路(100)的出口位置,且所述温度传感器(120)与所述控制模块电连接。

2.根据权利要求1所述的锅炉水位计冲洗装置,其特征在于,所述介质管路包括蒸汽管路(40)和热水管路(70),所述自动控制阀组包括设置在所述蒸汽管路(40)上的第一电磁阀(30)、设置在所述热水管路(70)上的第二电磁阀(60)和设置在所述冲洗管路(100)上的第三电磁阀(90)。

3.根据权利要求2所述的锅炉水位计冲洗装置,其特征在于,还包括手动控制阀组;所述手动控制阀组包括设置在所述蒸汽管路(40)上的通气阀(50)、设置在所述热水管路(70)上的通水阀(80)和设置在所述冲洗管路(100)上的冲洗阀(110)。

4.根据权利要求3所述的锅炉水位计冲洗装置,其特征在于,所述通气阀(50)设置在所述第一电磁阀(30)与所述锅炉(10)之间,所述通水阀(80)设置在所述第二电磁阀(60)与所述锅炉(10)之间,所述冲洗阀(110)设置在所述第三电磁阀(90)与所述水位计(20)之间。

5.根据权利要求1‑4任一项所述的锅炉水位计冲洗装置,其特征在于,所述控制模块(130)包括用于控制所述自动控制阀组通断状态的继电器(132)和用于驱动所述继电器(132)动作的单片机(131);

所述单片机(131)、所述继电器(132)均与所述电源模块(140)电连接。

6.根据权利要求5所述的锅炉水位计冲洗装置,其特征在于,所述控制模块(130)还包括报警装置(135);

所述报警装置(135)与所述单片机(131)电连接。

7.根据权利要求6所述的锅炉水位计冲洗装置,其特征在于,所述控制模块(130)还包括控制面板(133);

所述控制面板(133)包括用于显示所述锅炉水位计冲洗装置工作状态的显示模块和用于控制所述锅炉水位计冲洗装置启停的控制旋钮(136);

所述控制旋钮(136)与所述电源模块(140)电连接。

8.根据权利要求7所述的锅炉水位计冲洗装置,其特征在于,所述控制旋钮(136)上设置有停止位(1361)、手动位(1362)和自动位(1363)。

9.一种锅炉水位计冲洗方法,其特征在于,利用权利要求1‑8任一项所述的锅炉水位计冲洗装置对水位计(20)进行冲洗,包括如下步骤;

S10:开启电源模块(140),并将控制旋钮(136)旋动至自动位(1363),并打开通气阀(50)、通水阀(80)和冲洗阀(110);

S20:关闭第一电磁阀(30)和第二电磁阀(60),打开第三电磁阀(90),排空水位计(20)中的热水和蒸汽;

S30:经过t1时间后,打开第一电磁阀(30),利用蒸汽对水位计(20)进行冲洗;

S40:经过t2时间后,关闭第一电磁阀(30),打开第二电磁阀(60),利用热水对水位计(20)进行冲洗;

S50:经过t3时间后,关闭第二电磁阀(60),进行叫水前准备;

S60:经过t4时间后,关闭第三电磁阀(90),打开第二电磁阀(60),进行叫水操作;

S70:经过t5时间后,打开第一电磁阀(30),水位计(20)显示水位。
