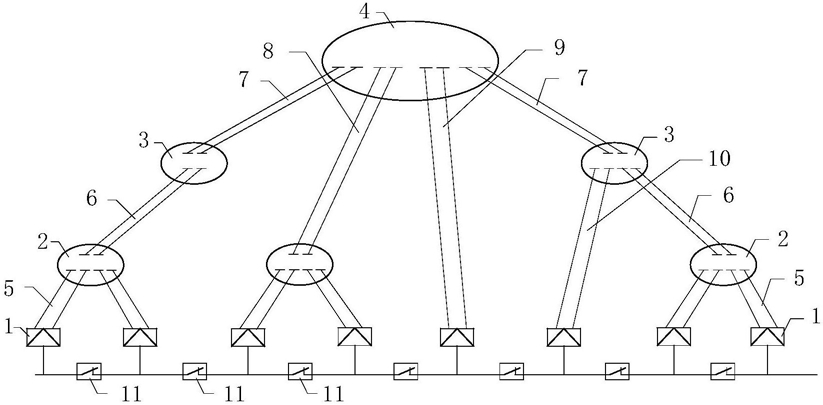

1.一种电气化铁路外部电网供电构造,外部电网包括变电站和输电线,根据电压等级从高到低分为A型变电站、B型变电站及C型变电站;A型变电站馈出500kV等级电压,B型变电站馈出220kV或330kV等级电压,C型变电站馈出110kV等级电压;A型变电站经输电线给B型变电站、C型变电站及牵引变电所供电,B型变电站经输电线给C型变电站及牵引变电所供电,C型变电站经输电线给牵引变电所供电;牵引变电所给接触网供电,接触网给列车供电;
电气化铁路沿线相邻牵引变电所之间设置分区所,分区所内设置开关,开关连接或分割两侧接触网;其特征在于:A型变电站的500kV分段母线分别直接给最近的m个B型变电站、n个C型变电站及p个牵引变电所供电,其中A型变电站同一分段母线的两个不同分段经两路输电线给其中一个B型变电站或一个C型变电站或一个牵引变电所供电;所述各型变电站的数量符号m、n、p为0或正整数,m、n、p至少有两个非0。
2.根据权利要求1所述的一种电气化铁路外部电网供电构造,其特征在于:所述B型变电站的220kV或330kV分段母线分别直接给最近的q个C型变电站及r个牵引变电所供电,其中B型变电站同一分段母线的两个不同分段经两路输电线给其中一个C型变电站或一个牵引变电所供电;所述各型变电站的数量符号q、r为正整数。
3.根据权利要求1所述的一种电气化铁路外部电网供电构造,其特征在于:所述C型变电站的110kV分段母线分别直接给最近的t个牵引变电所供电,t≥2;其中C型变电站同一分段母线的两个不同分段经两路输电线给其中一个牵引变电所供电。
4.根据权利要求1所述的一种电气化铁路外部电网供电构造,其特征在于:所述牵引变电所之间分区所内的开关闭合。
