1.一种基于氧化铁掺杂石墨相氮化碳复合材料的制备方法，其特征在于，步骤如下：

步骤1、制备铁基离子液体：在室温下，向三辛基甲基氯化铵中加入FeCl3·6H2O，搅拌均匀后放入油浴中，搅拌反应；反应结束后，干燥，将制得的铁基离子液体T8Cl/FeCl3密封保存备用；

步骤2、氮化碳C3N4的制备：将三聚氯氰A加入到聚四氟乙烯内衬反应釜中，然后加入乙腈，室温磁力搅拌至三聚氯氰A溶解；最后再加入三聚氰胺B，室温磁力搅拌均匀后，进行溶剂热反应；反应完毕后，取出冷却至室温，洗涤，干燥，得到氮化碳；

步骤3、C3N4/Fe2O3复合光电材料的制备：将铁基离子液体T8Cl/FeCl3搅拌溶解于水中，形成均相溶液；然后，将CH3COONH4添加到所述均相溶液中，搅拌均匀后，加入氮化碳，搅拌后超声，将溶液转移到聚四氟乙稀内衬反应釜中，进行溶剂热反应，然后自然冷却到室温，洗涤，干燥，所得样品C3N4/Fe2O3复合光电材料常温保存备用。

2.根据权利要求1所述的一种基于氧化铁掺杂石墨相氮化碳复合材料的制备方法，其特征在于，步骤1中，所述三辛基甲基氯化铵与FeCl3·6H2O的质量比为10～20g：5～15g，所述油浴的温度为40℃，所述搅拌反应的时间为24h。

3.根据权利要求1所述的一种基于氧化铁掺杂石墨相氮化碳复合材料的制备方法，其特征在于，步骤2中，所述三聚氯氰A、乙腈、三聚氰胺B的用量比为2.5～5mmol：20mL：1～

2.5mmol，所述溶剂热反应的温度为160℃，反应时间为48h。

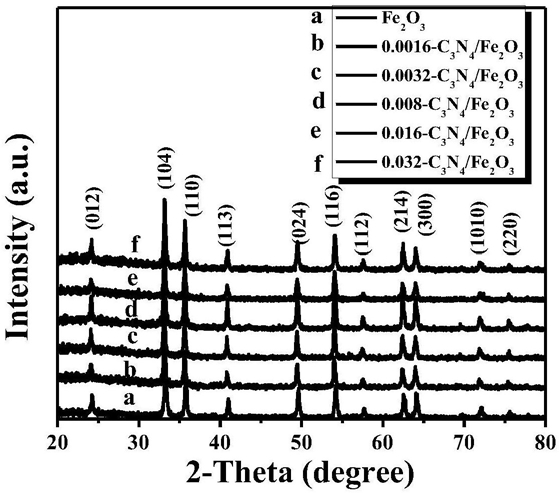

4.根据权利要求1所述的一种基于氧化铁掺杂石墨相氮化碳复合材料的制备方法，其特征在于，步骤3中，所述铁基离子液体T8Cl/FeCl3、水、CH3COONH4、氮化碳的用量比为0.5～

2g:10～20 mL:0.2～0.8g:0.0032～0.032g，所述溶剂热反应的温度为180℃，反应时间为

12h。
