1.一种纳米有机改性磷酸锆/MC尼龙复合材料，其特征在于，所述纳米有机改性磷酸锆/MC尼龙复合材料由有机磷酸锆、己内酰胺单体、催化剂、引发剂和硅烷偶联剂反应制备得到，所述有机磷酸锆和己内酰胺单体总质量比为1～5：100；硅烷偶联剂与有机磷酸锆质量比为0.25～1:1；所述催化剂与有机磷酸锆的质量比为1～5:1；所述引发剂与有机磷酸锆的质量比为1～5:1。

2.根据权利要求1所述的纳米有机改性磷酸锆/MC尼龙复合材料，其特征在于，所述催化剂为NaOH,KOH,LiOH,NaH,LiH中的一种或多种组成。

3.根据权利要求1所述的纳米有机改性磷酸锆/MC尼龙复合材料，其特征在于，所述引发剂为聚异氰酸酯胶、十二烷基异氰酸酯、十六烷基异氰酸酯、叔丁基异氰酸酯、壬基异氰酸酯、癸基异氰酸酯、辛基异氰酸酯或间甲苯异氰酸酯的任意一种。

4.根据权利要求1所述的纳米有机改性磷酸锆/MC尼龙复合材料，其特征在于，所述硅烷偶联剂为3-氨丙基三乙氧基硅烷，γ-缩水甘油醚氧丙基三甲氧基硅烷，γ-甲基丙烯酰氧丙基三甲氧基硅烷中的一种或多种组成。

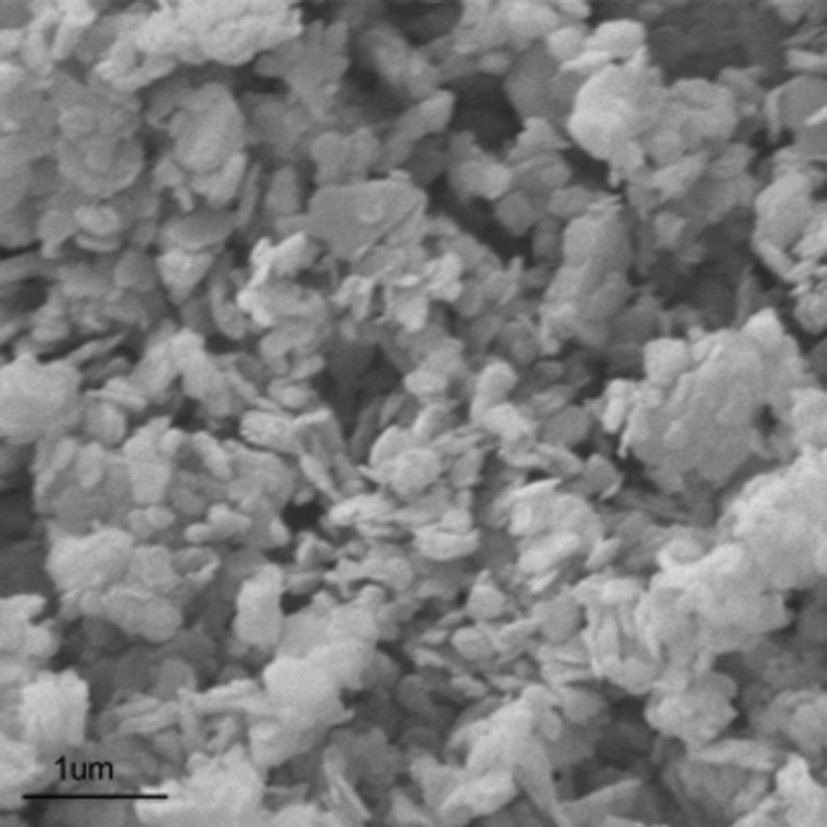

5.根据权利要求1所述的纳米有机改性磷酸锆/MC尼龙复合材料，其特征在于，所述有机磷酸锆包括以下制备步骤：S1.α-磷酸锆制备，将10g ZrOCl2·8H2O、10g NaF加入100mL蒸馏水的反应瓶中，搅拌溶解后加入50mL85wt％的H3PO4，抽尽瓶中空气，通入N2，25℃下电磁搅拌反应196h，高速离心分离沉淀，用蒸馏水反复洗涤至pH值为中性，60℃下真空干燥即得α-磷酸锆粉末；

S2.称取1.0g步骤S1制备得到的α-磷酸锆粉末，加入25mL的去离子水中，滴加0.1～

0.4CEC当量的正丁胺进行预撑，40℃水浴搅拌6h后，再继续滴加0.6～0.9CEC当量的Gemini季铵盐阳离子表面活性剂进行改性，50℃恒温水浴搅拌条件下继续反应24h，高速离心分离沉淀，分别用50％v/v的乙醇溶液和去离子水离心洗涤，60℃下真空干燥即得有机磷酸锆，所述有机磷酸锆的层间距为2.5～3.5nm。

6.根据权利要求5所述的纳米有机改性磷酸锆/MC尼龙复合材料，其特征在于，所述α-磷酸锆粒径尺寸为100～400nm，层间距为0.76nm，离子交换量CEC为190～200mmol/100g。

7.根据权利要求5所述的纳米有机改性磷酸锆/MC尼龙复合材料，其特征在于，所述步骤S2中Gemini季铵盐阳离子表面活性剂由十二烷基二甲基氯化铵、十四烷基二甲基氯化铵、十六烷基二甲基氯化铵、十八烷基二甲基氯化铵中的一种或多种组成。

8.一种权利要求1～7任意一项所述纳米有机改性磷酸锆/MC尼龙复合材料的制备方法，其特征在于，包括以下步骤：Y1.将有机磷酸锆加入到装有50％～90％己内酰胺单体总质量的反应釜A中，低速搅拌条件下逐渐加热升温至100～120℃，待己内酰胺单体完全熔融后，抽真空并调高转速，在真空状态、超高速搅拌条件下实现有机磷酸锆的良好分散，再加入硅烷偶联剂，继续搅拌15～

60min后加入催化剂并升温至130～140℃，得物料一，所述物料一在0.1MPa、保温、超高速搅拌条件下保存；

Y2.将装有10％～50％己内酰胺单体总质量的反应釜B中，边搅拌边升温至70～80℃抽真空，待己内酰胺单体熔融后，加入引发剂，继续抽真空至0.1MPa并升温至130～140℃，继续抽真空10～30min，得物料二；

Y3.将步骤Y1所得物料一和步骤Y2所得物料二混合，浇入150～180℃的模具中，置于50～80℃烘箱中，保温反应10～30min，冷却后脱模，得纳米有机改性磷酸锆/MC尼龙复合材料。

9.根据权利要求8所述的纳米有机改性磷酸锆/MC尼龙复合材料的制备方法，其特征在于，所述步骤Y1中，反应釜A中的低速搅拌为400～800r/min，超高速搅拌为8000～10000r/min。

10.一种根据权利要求8所述制备方法制备得到的纳米有机改性磷酸锆/MC尼龙复合材料在汽车制造工业领域中的应用。
