专利号: 2017104197258
申请人: 安徽瑞联节能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

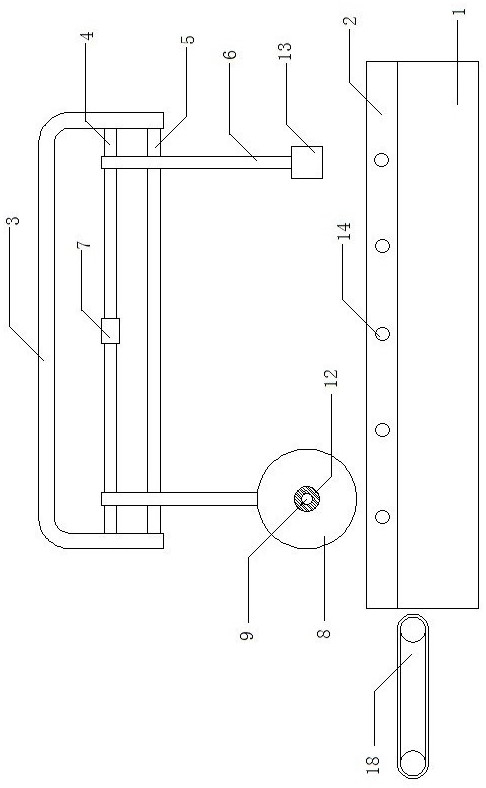

1.一种用于岩棉板的切割装置,其特征在于:包括切割基座(1)、切割刀架、切割部以及推送部;所述切割基座(1)的表面设有切割槽(2);所述切割槽(2)与切割基座(1)的一侧相连通,形成推送口;所述切割刀架包括安装支架(3)、丝杠(4)、滑杆(5)以及安装杆(6);所述安装支架(3)为开口向下的U形架,且竖直安装于切割基座(1)的上方;所述丝杠(4)以及滑杆(5)的两端分别配合安装于安装支架(3)的两侧中部以及两侧底部,丝杠(4)中部还配合设有丝杠螺母(7),并且丝杠螺母(7)两侧螺纹反向设置;所述安装杆(6)的数量为两个,设置于丝杠螺母(7)两侧,顶端与丝杠(4)配合连接,底端套设于滑杆(5)表面,并竖直向下设置;所述切割部以及推送部分别安装于两个安装杆(6)的底部,切割部包括割刀片(8)、切割杆(9)、切割电机(10)、传动齿轮(11)以及切割齿轮(12);所述切割齿轮(12)固定于切割杆(9)的中部,并转动配合于安装杆(6)的底部;所述切割电机(10)竖直固定于安装杆(6)的侧壁,其输出轴的末端竖直向下连接传动齿轮(11);所述传动齿轮(11)与切割齿轮(12)相啮合;所述割刀片(8)均匀安装于切割杆(9)的表面;所述推送部为推送杆(13);所述推送杆(13)水平固定于安装杆(6)的底部,并与切割槽(2)的长度方向相垂直。

2.根据权利要求1所述的一种用于岩棉板的切割装置,其特征在于:所述割刀片(8)至少为两个,并且其数量为偶数。

3.根据权利要求1所述的一种用于岩棉板的切割装置,其特征在于:所述切割槽(2)的内部两侧均匀开有吸尘孔(14);所述吸尘孔(14)连通有吸尘电机。

4.根据权利要求3所述的一种用于岩棉板的切割装置,其特征在于:所述吸尘孔(14)包括外吸尘孔(15)与内吸尘孔(16);所述外吸尘孔(15)呈喇叭状,并且其直径较大一端与切割槽(2)的表面相连通;所述内吸尘孔(16)为内球面状,其表面均匀设有吸尘通道(17);所述吸尘通道(17)与外吸尘孔(15)相连通。

5.根据权利要求1所述的一种用于岩棉板的切割装置,其特征在于:所述切割基座(1)位于推送口一侧的下部还配合安装有入料装置(18);所述入料装置(18)为入料皮带轮。
