专利号: 2017104223159
申请人: 宁夏龙江化工科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

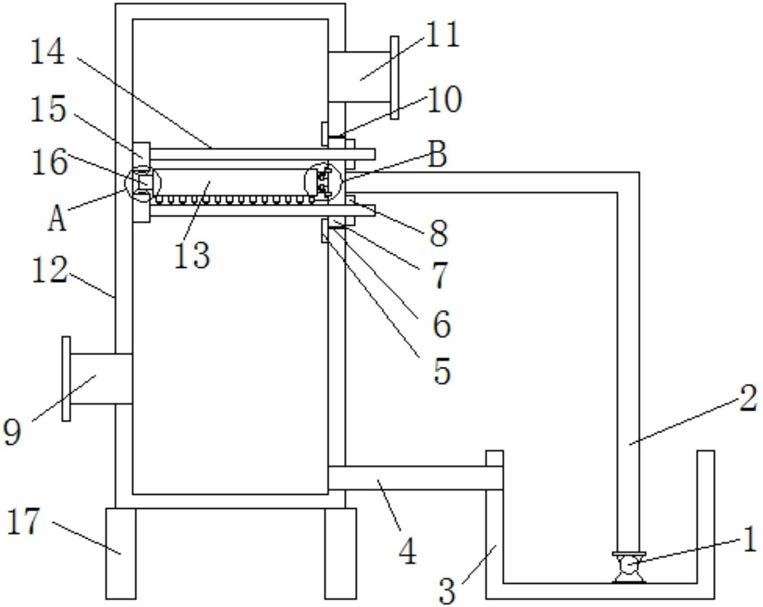

1.一种喷淋吸收塔,包括塔体(12),所述塔体(12)的底部设有多个立柱(17),所述塔体(12)的底端贯穿设有第一排气管(9),所述塔体(12)的顶端贯穿设有第二排气管(11),所述塔体(12)的底端一侧设有蓄水箱(3),且蓄水箱(3)和塔体(12)之间贯穿设有连接管(4),所述蓄水箱(3)的内部底面设有水泵(1),所述水泵(1)上连接有输水管(2),所述塔体(12)的内部设有喷淋装置(13),其特征在于,所述塔体(12)上开设有与喷淋装置(13)位置对应的开口(10),所述开口(10)的内部匹配安装有固定板(7),所述喷淋装置(13)位于第一排气管(9)和第二排气管(11)之间,且喷淋装置(13)的侧面分别设有第一安装块(16)和第二安装块(24),所述第一安装块(16)的上下方均设有固定块(15),且固定块(15)和第一安装块(16)之间设有弹性件(23),所述第二安装块(24)的上下表面均设有角板(25),且角板(25)通过多个锁紧螺钉(26)分别与第二安装块(24)和固定板(7)固定,所述固定块(15)上设有与固定板(7)位置对应的螺杆(14),且螺杆(14)的一端贯穿固定板(7)的侧面并延伸至塔体(12)的外侧,所述螺杆(14)的一端还螺纹连接有锁紧螺母(8),所述输水管(2)的一端贯穿固定板(7)与喷淋装置(13)连接。

2.根据权利要求1所述的一种喷淋吸收塔,其特征在于,所述喷淋装置(13)包括环形水管(21),所述第一安装块(16)和第二安装块(24)均与环形水管(21)连接,所述环形水管(21)的内部设有四个水管(22),四个水管(22)之间通过四通管(20)连接,且水管(22)远离四通管(20)的一端贯穿至环形水管(21)的内部,所述环形水管(21)的底部贯穿设有多个第二喷雾喷头(19),所述水管(22)的底部贯穿设有多个第一喷雾喷头(18)。

3.根据权利要求2所述的一种喷淋吸收塔,其特征在于,所述第二喷雾喷头(19)至少设有二十个,并以等角度的方式排列,每个所述水管(22)上的第一喷雾喷头(18)至少三个,并以等距的方式排列。

4.根据权利要求1所述的一种喷淋吸收塔,其特征在于,所述塔体(12)的内部靠近开口(10)的侧面设有多个挡块(5),且挡块(5)的侧面与固定板(7)的侧面接触,所述挡块(5)至少设有两个,并以上下对称的方式排列。

5.根据权利要求1所述的一种喷淋吸收塔,其特征在于,所述立柱(17)至少设有四个,并沿着塔体(12)的底部侧边等角度排列。

6.根据权利要求1所述的一种喷淋吸收塔,其特征在于,所述固定板(7)呈圆弧状,且固定板(7)的直径宽度大于喷淋装置(13)的宽度,且固定板(7)和开口(10)之间设有橡胶垫(6)。

7.根据权利要求1所述的一种喷淋吸收塔,其特征在于,所述弹性件(23)呈圆弧状,且弹性件(23)与第一安装块(16)接触的表面设有多个凸块,该凸块至少设有七个,并以等角度的方式排列。

8.根据权利要求1所述的一种喷淋吸收塔,其特征在于,所述连接管(4)呈水平直线状排列。
