1.一种氢化钛粉末注射成形用粘结剂制备钛产品的方法，其特征在于：按照质量百分比分别为13%：87%的比例，分别称取配制粘结剂各组分、平均粒度为9～11μm的氢化钛粉末，之后将氢化钛粉末与粘结剂混合均匀，放入预热好的密炼机中在185℃～190℃下，混炼

2.5h～3h，后将混炼好的熔融状态的喂料取出，冷却后在破碎机中破碎，再通过制粒机制粒，最后放入真空干燥箱保存或抽真空包装保存，即制得氢化钛粉末注射成形用喂料；

所述粘结剂由固体石蜡、液体石蜡、聚丙烯、稀土、硬脂酸和乙烯-醋酸乙烯酯共聚物组成，所述乙烯-醋酸乙烯酯共聚物中的乙酸乙烯的质量含量为20%；其中，各组分的质量百分含量分别为固体石蜡33%、液体石蜡12%、聚丙烯35%、稀土5%、硬脂酸10%和乙烯-醋酸乙烯酯共聚物5%；所述稀土由CeH2、NdH2、YH2和LaB6、NdB2分别按照占粘结剂总质量的1.3%、2%、

1.55%和0.05%、0.10%比例组成；

将所述喂料加入注射成形机内，于注射温度为180～190℃，注射压力为100～127MPa，模温为120～125℃条件下注射成形，制备出坯件；再将坯件置于正庚烷中脱脂，脱脂温度为

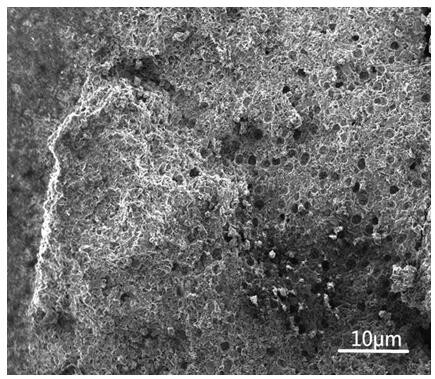

55～60℃，脱脂时间为4.5～5h，得到脱脂坯；后将脱脂坯置于低压烧结炉内进行烧结，烧结温度1300～1350℃，保温220～240min，即得到金属钛产品。
