1.一种硫氧镁水泥，其特征在于，所述硫氧镁水泥包括以下组份：50～100质量份的活性氧化镁粉、30～100质量份的结晶硫酸镁或无水硫酸镁、0.05～2质量份的外加剂和0.5～

10质量份的碱式硫酸镁前驱体；

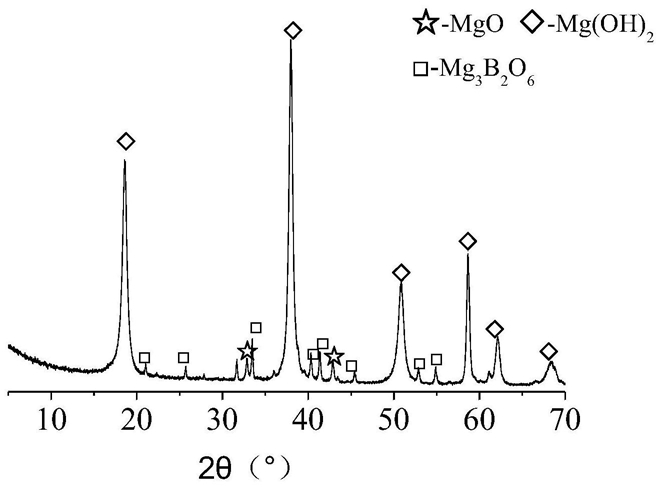

所述活性氧化镁粉通过以下方法制得：将盐湖提锂镁渣在400～900℃下煅烧1～6h制得；

所述的碱式硫酸镁前驱体采用以下方法制备：

1)将50～100份轻烧菱镁粉、70份～300份质量分数为10％～25％的硫酸镁溶液、0.1～

2份五氧化二磷混合；

2)步骤1)所得混合物，密封或置于空气中反应并硬化后，粉碎研磨成粉末，烘干得到碱式硫酸镁前驱体，烘干温度40℃～150℃，烘干时间0.5h～24h。

2.根据权利要求1所述的硫氧镁水泥，其特征在于，所述活性氧化镁粉通过以下方法制得：将盐湖提锂镁渣在600℃下煅烧3h制得。

3.根据权利要求1所述的硫氧镁水泥，其特征在于，所述结晶硫酸镁为七水硫酸镁和一水硫酸镁中的一种或几种混合物。

4.根据权利要求1所述的硫氧镁水泥，其特征在于，所述外加剂为五氧化二磷、甲酸和甲酸钠中的一种或几种的混合物。

5.根据权利要求1所述的硫氧镁水泥，其特征在于，所述步骤2)中的烘干温度为80℃，烘干时间为12h。
