专利号: 2017104273054
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

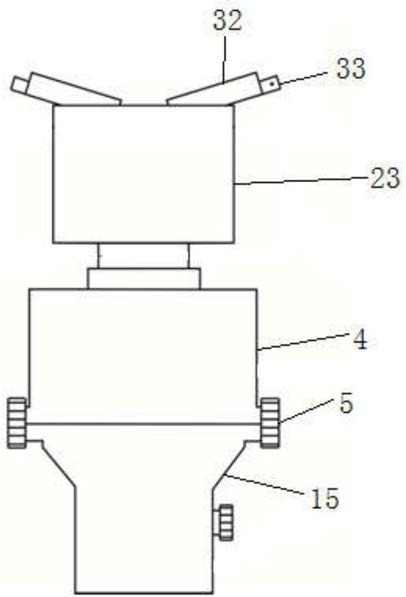

1.一种方形喷洒域变量喷洒喷头,其特征在于,包括流量自调节机构、射程自调节机构和喷射组件,所述流量自调节机构的下端连通水管,所述流量自调节机构的上端连通射程自调节机构,所述射程自调节机构连通喷射组件,所述水管内的水流流进所述流量自调节机构,所述流量自调节机构调节水流的流量后,水流进入所述射程自调节机构,所述射程自调节机构调节水流的射程后,水流流进所述喷射组件,并喷出,水流喷出产生的反作用力驱动喷射组件偏转,进而驱动射程自调节机构和流量自调节机构旋转,进而实现不同喷洒域的变量喷洒;

所述喷射组件包括喷头出水管、软管和喷嘴,所述喷头出水管呈Y形,所述喷头出水管连接软管,所述软管的前端连接喷嘴,水流从所述射程自调节机构中流出,并依次流经喷头出水管、软管和喷嘴,并从喷嘴中喷出,水流喷出产生的反作用力驱动喷嘴偏转,后续喷出的水流偏离原先的轨迹,水流对喷嘴的反作用力进而对喷头出水管产生反作用力,并驱动喷头出水管旋转;

所述射程自调节机构包括空心管、支撑槽和形控器,所述形控器设在空心管的外侧,所述支撑槽倾斜设置在形控器的上方,所述支撑槽与软管相适配,所述软管设置在支撑槽内,所述软管的下端与支撑槽铆接,水流经空心管流向喷射组件,水流从喷射组件喷出的反作用力驱动空心管旋转,同时,形控器上下移动,支撑槽的倾斜角度改变,进而改变软管的仰角,改变喷洒射程;形控器为正方形空心管套状。

2.根据权利要求1所述的方形喷洒域变量喷洒喷头,其特征在于,所述喷头出水管的下端外侧和空心管的上端内侧通过螺纹配合连接在一起。

3.根据权利要求1所述的方形喷洒域变量喷洒喷头,其特征在于,所述流量自调节机构包括进水管、流量调节阀、动挡水板和静挡水板,所述进水管连通水管,所述流量调节阀设在进水管中,所述流量调节阀的上方设有动挡水板和静挡水板,所述流量调节阀调节进水水压,所述动挡水板和静挡水板设在空心管的下方,所述空心管的旋转带动动挡水板旋转,调节动挡水板和静挡水板间的过水孔,进而调节进水流量的大小。

4.根据权利要求3所述的方形喷洒域变量喷洒喷头,其特征在于,所述流量自调节机构还包括底座和内壳,所述内壳设在底座的上方,所述进水管和空心管设在内壳内,所述内壳的两侧设有下固定端口。

5.根据权利要求4所述的方形喷洒域变量喷洒喷头,其特征在于,所述内壳的外侧设有与内壳相适配的外壳,所述外壳将内壳包裹在内,所述外壳上设有与所述下固定端口相适配的上固定端口,所述下固定端口和上固定端口通过螺丝拧在一起,进而将外壳和内壳固定在一起。

6.根据权利要求5所述的方形喷洒域变量喷洒喷头,其特征在于,所述内壳和外壳的接触处设有耐磨橡胶垫。
