专利号: 2017104296836
申请人: 中国计量大学
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种BOPP薄膜厚度模糊控制方法,其包括如下步骤:

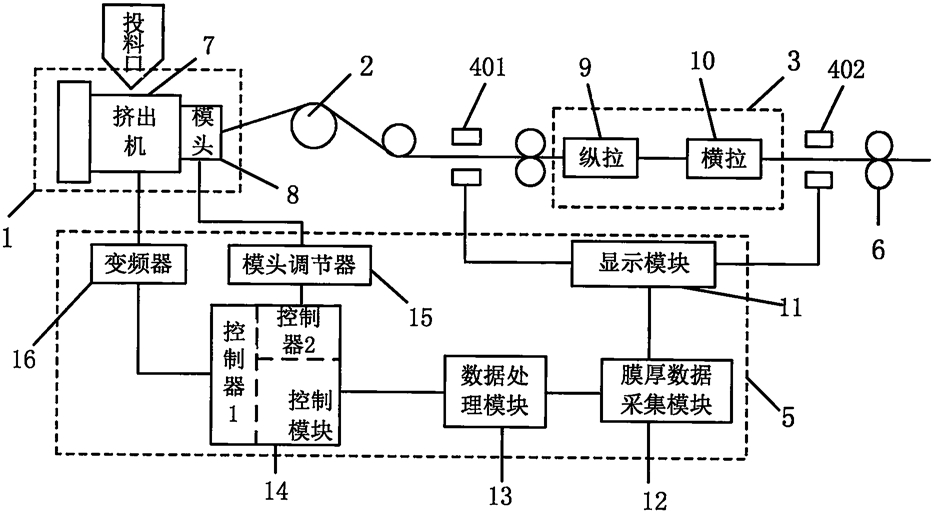

S1)薄膜原料熔体从挤出机挤出后经冷却成型单元固化为铸片,铸片经拉伸单元拉伸为宽卷薄膜后由收卷单元收存为母卷,测厚单元对薄膜进行厚度检测而生成的薄膜厚度信息经监测控制单元中的采集模块转送到数据处理模块;

S2)数据处理模块对薄膜厚度信息进行处理,提取出膜厚数据集并将其传送给控制模块;

S3)控制模块由第二控制器对螺栓计算其所对应位置的厚度偏差及其左右临近螺栓所对应位置的厚度偏差均值,经模糊推理计算获得该螺栓所对应的控制量并经模头调节器对该螺栓进行温度控制;同时由第一控制器依据所述膜厚数据集跟踪薄膜剖面平均厚度随时间的变化,经PID控制计算获得与挤出机相连的变频器的控制量,通过变频器控制挤出机转速,其中,所述模糊推理计算以在线推理方式进行,事先根据取值范围对两个输入量一个输出量定义模糊变量的隶属度函数,并根据现场操作经验总结出模糊控制规则库;然后,周期性进行模糊控制计算,即对螺栓所在位置的厚度偏差及其左右临近螺栓所对应位置的厚度偏差均值,经模糊化接口映射到模糊论域,再由模糊推理机根据规则库完成模糊推理,后经解模糊接口将推理机得出的模糊值转化成实际输出量,其中,所述模糊控制规则库至少包括以下控制规则:

IF ES=NB and EA=NB or NM THEN HT=NB,

所述第二控制器通过模头调节器以占空比的方式来控制模头螺栓固态继电器的通断,从而通过控制螺栓的温度来调节该螺栓所在模头段的开度,以实现该螺栓所对应薄膜区段的厚度调节。

2.根据权利要求1所述的一种BOPP薄膜厚度模糊控制方法,其特征在于:所述测厚单元将薄膜厚度信息生成为薄膜剖面图像后将该图像传送给显示模块并经膜厚数据采集模块转送到数据处理模块,所述图像包括分别以不同颜色表示的一条膜厚曲线、坐标轴和与坐标轴平行的辅助线;所述膜厚数据集为标记有模头螺栓位置的薄膜剖面厚度值集合。

3.根据权利要求2所述的一种BOPP薄膜厚度模糊控制方法,其特征在于:所述显示模块还包括人机界面,所述界面包括薄膜产品厚度输入模块和计算参数输入模块,所述控制模块还与所述冷却成型单元、拉伸单元及收卷单元相连。

4.根据权利要求2所述的一种BOPP薄膜厚度模糊控制方法,其特征在于:所述显示模块包括显示器和VGA信号分配器,所述VGA信号分配器从测厚仪接收VGA图像信号并将信号分配给显示器和所述膜厚数据采集模块。

5.根据权利要求1所述的一种BOPP薄膜厚度模糊控制方法,其特征在于:所述测厚单元包括第一测厚仪及第二测厚仪,所述第一测厚仪及第二测厚仪分别位于拉伸单元两端对所述铸片和宽卷薄膜进行厚度检测。
