专利号: 2017104297025
申请人: 中国计量大学
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种BOPP膜厚均匀度控制器,其包括膜厚图像拾取模块、图像处理模块和计算与输出模块,所述膜厚图像拾取模块捕获测厚仪输出的薄膜剖面图像并转送到图像处理模块,图像处理模块分析处理后获取标记有模头螺栓位置的薄膜剖面厚度值集合并将该数据集合传送给计算与输出模块,所述计算与输出模块对中部螺栓计算其所对应位置的厚度偏差及其左右临近螺栓所对应位置的厚度偏差均值,经模糊推理计算获得所对应的控制量并经模头调节器对该螺栓进行温度控制。

2.根据权利要求1所述的一种BOPP膜厚均匀度控制器,其特征在于:所述计算与输出模块还包括人机界面,所述界面包括薄膜产品厚度输入模块和计算参数输入模块。

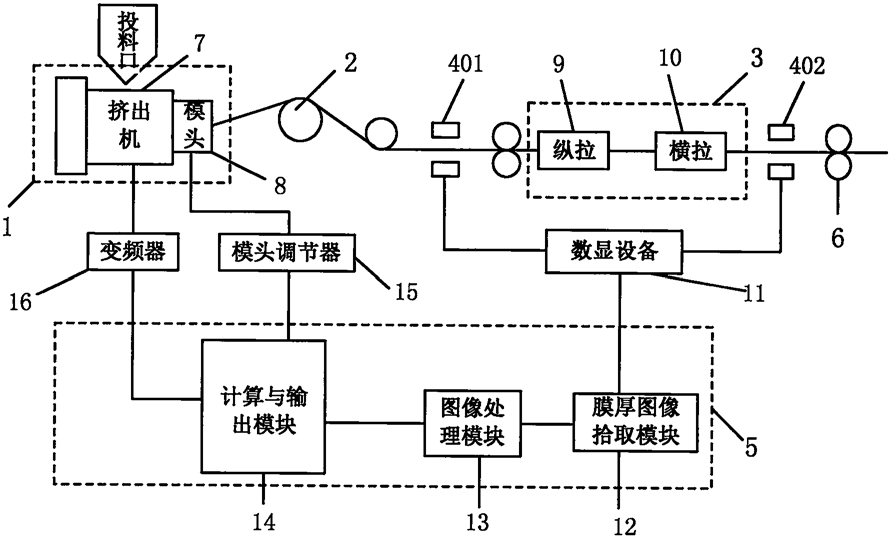

3.根据权利要求1所述的一种BOPP膜厚均匀度控制器,其特征在于:所述测厚仪包括第一测厚仪及第二测厚仪,薄膜原料熔体从挤出机挤出后经冷却成型单元固化为铸片,铸片经拉伸单元拉伸为宽卷薄膜后由收卷单元收存为母卷,所述第一测厚仪及第二测厚仪分别位于拉伸单元两端对所述铸片和宽卷薄膜进行厚度监测。

4.根据权利要求1所述的一种BOPP膜厚均匀度控制器,其特征在于:所述模糊推理计算以在线推理方式进行,事先根据取值范围对两个输入量一个输出量定义模糊变量的隶属度函数,并根据现场操作经验总结出模糊控制规则库;然后,周期性进行模糊控制计算,即对本螺栓位置的厚度偏差及其左右临近螺栓所对应位置的厚度偏差均值,经模糊化接口映射到模糊论域,再由模糊推理机根据模糊关系完成模糊推理,后经解模糊接口将推理机得出的模糊值转化成实际输出量。

5.根据权利要求1所述的一种BOPP膜厚均匀度控制器,其特征在于:所述模糊推理计算以查询离线生成的模糊控制表方式进行,事先根据取值范围对两个输入量一个输出量定义模糊变量的隶属度函数,并根据现场操作经验总结出模糊控制规则库,再根据隶属度函数和模糊控制规则库离线计算获得对应的模糊控制表;然后,周期性进行模糊控制计算,即对本螺栓位置的厚度偏差及其左右临近螺栓所对应位置的厚度偏差均值,按论域量化后查询模糊控制表,获得对应的输出量。
