专利号: 2017104317870
申请人: 福建旭辰信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

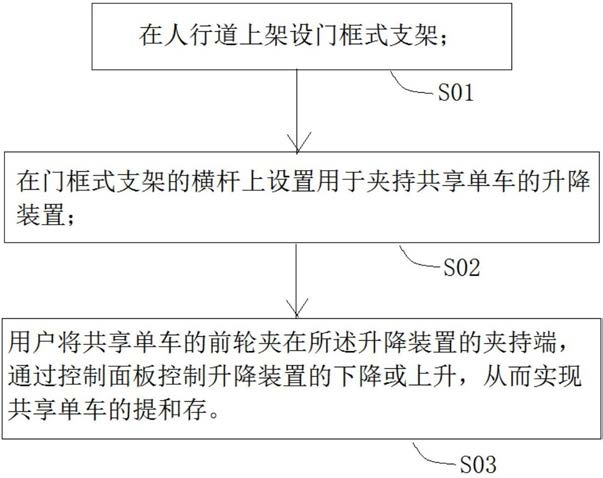

1.一种实现人行道共享单车存放的实现方法,需提供一升降装置,其特征在于包括以下步骤:

步骤S01:在人行道上架设门框式支架;

步骤S02:在门框式支架的横杆上设置用于夹持共享单车的升降装置;

步骤S03:用户将共享单车的前轮夹在所述升降装置的夹持端,通过用户的手机上的APP控制升降装置的下降或上升,从而实现共享单车的提和存;

所述门框式支架的一支撑臂上设置有一标签区域;所述门框式支架顶部的横架上设置有多个的升降装置,所述升降装置有钢绳,所述钢绳的尾部固定有一固定共享单车的组件,所述门框式支架的横架四周均向上垂直设置有一支撑杆,所述支撑杆上架设有一罩体,所述罩体的尾部四周盖过存放好后的共享单车的尾部;所述罩体上设置有太阳能板,所述横架内设置有蓄电池和充放电电路;所述太阳能板与所述充放电电路连接,所述充放电电路与所述蓄电池连接,所述充放电电路连接有多个USB数据线,所述USB数据线的数量与升降装置的绕线滚盘的数量相同,所述USB数据线的尾部连接有一USB接口,所述USB数据线与所述钢绳包裹在一起,能随钢绳进行升降使用;所述标签区域贴有二维码;所述固定共享单车的组件包括一挂环和一手动夹;所述钢绳与所述挂环连接,所述手动夹固定于所述挂环上;

所述门框式支架中设置有一电路板,所述电路板上设置有MCU,所述MCU连接有电机驱动电路、USB接口电路、无线通讯模块、充放电电路、液晶广告显示屏、亮度识别传感器、GPS定位模块、若干摄像头和LED灯驱动电路;所述蓄电池经充放电电路为电路板供电;所述充放电电路还经电源电路与市电连接;所述的LED灯驱动电路用于驱动设置于所述罩体内壁的LED照明灯;所述的液晶广告显示屏设置于所述门框式支架的内壁上;所述摄像头设置于所述升降装置外壳的上表面,且摄像头对准共享单车车头二维码位置;

所述实现方法还包括在所述的横架上对应升降装置的下方垂直设置有共享单车限位板;所述的共享单车限位板上开设有两个开口,用于所述共享单车挂起时进行限位;

用户的手机上的APP,通过扫描设置于门框式支架上的二维码实现无线热点接入,并通过所述APP对所述升降装置进行控制;

所述APP包括手机充电功能模块、共享单车提存模块以及广告投放申请模块;

所述手机充电功能模块用于实现用户提出手机充电申请,在提出所述手机充电申请后,用户进入缴费界面,在完成电子支付后,所述共享单车存放亭将闲置的手动夹下放,以供用户通过USB数据线进行充电;所述USB数据线的另一头集成有手机充电头;

所述共享单车提存模块用于实现用户提出共享单车存或提申请,在提出存申请后,所述共享单车存放亭将闲置的手动夹放下,用户将手动夹夹住共享单车的前轮,然后发送夹持完毕指令,所述共享单车存放亭控制电机将要存放的共享单车提升进行存储;在提出提申请后,所述共享单车存放亭将夹持有共享单车的手动夹放下,并手动将手动夹取出后,发送提取完毕,所述共享单车存放亭将空手动夹收回;

所述广告投放申请模块用于实现用户发布广告信息,该广告信息包括商业广告、寻人寻物启事和消息发布;在广告电子预支付完成后,用户将录制好的视频文件经过广告投放申请模块发送至后台服务器,工作人员对投放的视频进行审核,审核通过后,将所述电子预支付收取,并将投放的视频发送至对应的共享单车存放亭进行播放。

2.根据权利要求1所述的一种实现人行道共享单车存放的实现方法,其特征在于:在所述共享单车停止使用时,用户手机对该共享单车的位置进行定位,并计算其周边共享停车亭的距离;

当距离小于等于30米,在用户锁止共享单车后,若所述摄像头在预定时间内没有检测到该共享单车的ID号,则进行积分扣除;

当距离大于30米小于等于100米,在用户锁止共享单车后,若所述摄像头在预定时间内检测到该共享单车的ID号,则增第一预定积分;

当距离大于100米小于等于200米,在用户锁止共享单车后,若所述摄像头在预定时间内检测到该共享单车的ID号,则增加第一预定积分;

当距离大于200米,在用户锁止共享单车后,若所述摄像头在预定时间内检测到该共享单车的ID号,则增加第二预定积分;所述积分作为评估用户会员等级的依据。
