1.钒酸铋纳米棒的制备方法，其特征在于：包括以下步骤：

1)将Bi(NO3)3·5H2O溶于1～4mol/L的硝酸溶液中，得到A溶液；

2)将与Bi(NO3)3·5H2O等摩尔量的NH4VO3溶于1～4mol/L的氨水溶液中，得到B溶液；

3)将A溶液缓慢加入到B溶液中，搅匀，调节pH至6.5～8，继续搅拌30～120min，得到混合液；

4)向混合液中加入乙二胺四乙酸钠，搅拌，调节PH至8～9，搅拌15～60min后，超声分散，得到前驱液；所述乙二胺四乙酸钠的加入量为Bi(NO3)3·5H2O重量的3～5倍；

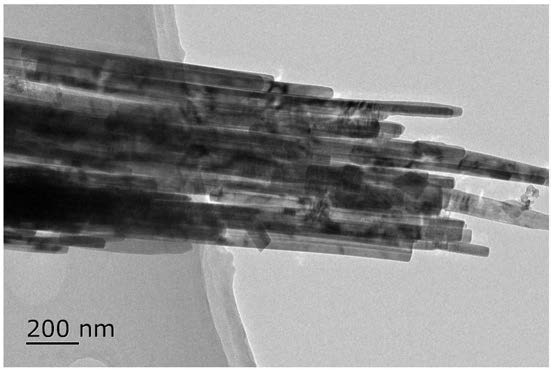

5)将前驱液加入到高压反应釜中，在160～200℃的条件下进行水热反应，反应时间为3～10h，冷却，过滤，将沉淀物洗涤，离心，干燥，得到钒酸铋纳米棒，其直径在20～30nm，长径比为20～40，且晶型为单斜白钨矿结构。

2.根据权利要求1所述的钒酸铋纳米棒的制备方法，其特征在于：步骤1)中，硝酸溶液的浓度为3～4mol/L。

3.根据权利要求1所述的钒酸铋纳米棒的制备方法，其特征在于：步骤2)中，氨水溶液浓度为2～2.5mol/L。

4.根据权利要求1所述的钒酸铋纳米棒的制备方法，其特征在于：步骤5)中，所述洗涤是将沉淀物用去离子水和/或乙醇洗涤。

5.根据权利要求1所述的钒酸铋纳米棒的制备方法，其特征在于：步骤5)中，所述干燥是在40～100℃下干燥4～24h。
