专利号: 2017104335192
申请人: 常州机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-03-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

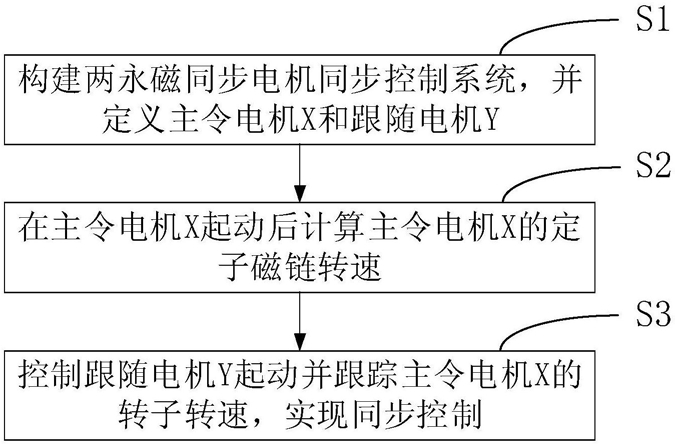

1.一种两永磁同步电机同步控制方法,其特征在于,包括如下步骤:步骤S1,构建两永磁同步电机同步控制系统,并定义主令电机X和跟随电机Y;

步骤S2,在主令电机X起动后计算主令电机X的定子磁链转速;以及步骤S3,控制跟随电机Y起动并跟踪主令电机X的转子转速,实现同步控制。

2.根据权利要求1所述的两永磁同步电机同步控制方法,其特征在于,所述步骤S1中还包括:将主令电机X和跟随电机Y的转子定位于各自电机A相绕组轴线位置处。

3.根据权利要求2所述的两永磁同步电机同步控制方法,其特征在于,所述步骤S2中在主令电机X起动后计算主令电机X的定子磁链转速的方法包括:采用直接转矩控制方式控制主令电机X起动并调速运行,并同时检测主令电机X定子磁链分量ψXα、ψXβ,据此计算主令电机X的定子磁链转速ωX,上式中 分别表示ψXα、ψXβ的微分。

4.根据权利要求3所述的两永磁同步电机同步控制方法,其特征在于,所述步骤S3中控制跟随电机Y起动并跟踪主令电机X的转子转速,实现同步控制的方法包括:步骤S31,检测跟随电机Y定子磁链分量ψYα、ψYβ,据此计算跟随电机Y的定子磁链转速ωY,上式中 分别表示ψYα、ψYβ的微分;

步骤S32,针对跟随电机Y,将定子磁链转速ωX代替直接转矩控制中的转矩给定信号,将定子磁链转速ωY代替直接转矩控制中的转矩观测信号;以及步骤S33,通过跟随电机Y定子磁链同步跟随电机X定子磁链,实现两永磁同步电机转子转速的同步。

5.一种两永磁同步电机同步控制系统,其特征在于,包括:处理器模块,由该处理器模块控制的主令电机X和跟随电机Y;其中所述处理器模块适于控制主令电机X起动,并计算主令电机X的定子磁链转速;以及控制跟随电机Y起动并跟踪主令电机X的转子转速。

6.根据权利要求5所述的两永磁同步电机同步控制系统,其特征在于,所述处理器模块适于采用直接转矩控制方式控制电机X起动并调速运行,并同时检测主令电机X定子磁链分量ψXα、ψXβ,据此计算主令电机X的定子磁链转速ωX,上式中 分别表示ψXα、ψXβ的微分。

7.根据权利要求6所述的两永磁同步电机同步控制系统,其特征在于,所述处理器模块还适于检测跟随电机Y定子磁链分量ψYα、ψYβ,据此计算跟随电机Y的定子磁链转速ωY,上式中 分别表示ψYα、ψYβ的微分;以及针对跟随电机Y,将定子磁链转速ωX代替直接转矩控制中的转矩给定信号,将定子磁链转速ωY代替直接转矩控制中的转矩观测信号;

最后,通过跟随电机Y定子磁链同步跟随电机X定子磁链,实现两永磁同步电机转子转速的同步。
