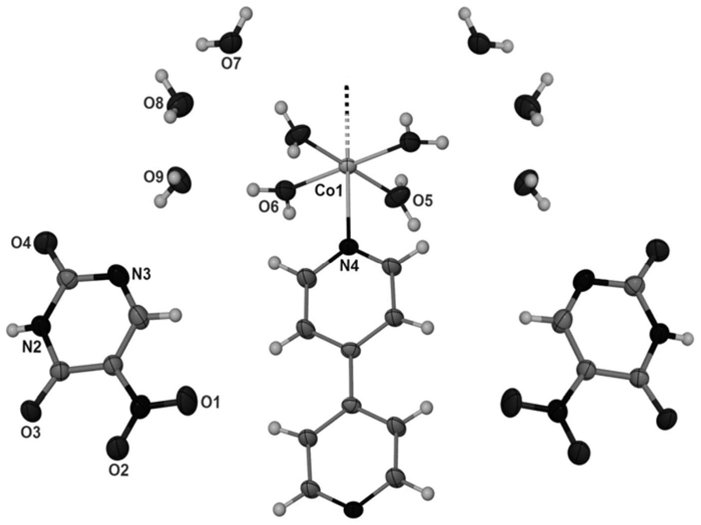

1.一种钴硝基尿嘧啶超分子化合物，其特征在于，该超分子化合物具有一定空间结构，其结构单元为[Co(bpy)(H2O)4]·2(C4H2N3O4)·6H2O，其中bpy＝4,4’-二联吡啶，化学式为CoC18H32N8O18，晶系为三斜晶系，空间群为P-1，晶胞参数为α＝86.746°，β＝79.405°，γ＝74.842°，钴离子为六配位的八面体几何构型；4,

4’-二联吡啶作为桥联配体连接相邻的钴离子形成带正电荷的一维链结构，5-硝基乳清酸在反应中脱去羧基形成了5-硝基尿嘧啶，5-硝基尿嘧啶失去一个质子作为一价的负离子存在于晶格中，配位水分子、客体水分子以及客体5-硝基尿嘧啶通过多种氢键形成超分子网络结构；二价Co2+离子具有d7价电子结构，有空的或未充满电子的空轨道，能形成d-d跃迁，这些特点使得该超分子化合物在电催化或模拟酶催化、阴阳离子识别、离子交换以及电化学传感方面具有特定的性能；所述硝基尿嘧啶为5-硝基尿嘧啶。

2.一种如权利要求1所述的钴硝基尿嘧啶超分子化合物的制备方法，其特征在于，包括以下步骤：

(1)称取一定量的水合醋酸钴和5-硝基乳清酸钾单水合物，置于烧杯中，按照Co(II)离子与5-硝基乳清酸钾单水合物的物质的量比为1:1的比例加入，加水8～15mL，并加热、搅拌使其溶解，得反应混合物溶液；

(2)将上述反应混合物溶液转移到含有25mL聚四氟乙烯内衬的不锈钢反应釜中，加入适量的水合4,4’-二联吡啶和1～2mL的乙醇，密封反应釜后置于鼓风干燥箱中，90～100℃加热反应36～48小时，反应结束冷却到室温，过滤掉沉淀，滤液放置2～4天缓慢挥发掉部分溶剂，得红色片状晶体；

(3)将红色片状晶体取出，自然风干，即得所述的超分子化合物；

所述参加反应的物质均为化学纯，所述水合醋酸钴为四水合醋酸钴，水合4,4’-二联吡啶为二水合4,4’-二联吡啶；所述参加反应的物质的量比为：钴离子∶5-硝基乳清酸钾单水合物∶水合4,4’-二联吡啶＝1∶1∶1。
