专利号: 2017104396707
申请人: 惠安闽居机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

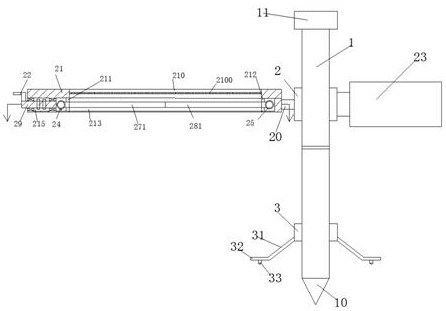

1.一种改进型桥梁设施,包括插桩 、滑移安装在插桩上的上套环和下套环,其特征在于:插桩由上插桩与下插桩组合成,插桩中设有推升装置,上套环和下套环中均安装有锁固螺栓,上套环左端通过接合块固定安装有架体,右端固定安装有铁块,下套环3内环面固定设有耐磨垫,下套环外端设置有加固装置,架体中设置有上下通联的通联槽,通联槽中固定安装有遮盖网,通联槽左端壁和右端壁中位于遮盖网下端左右相称设置有前后延展且槽口朝向通联槽的左容纳槽和右容纳槽,通联槽前端壁和后端壁中位于遮盖网下端前后相称设置有左右延展且槽口朝向通联槽的前滑移槽和后滑移槽,前滑移槽和后滑移槽通联左容纳槽和右容纳槽,前滑移槽左端和右端分别滑移安装有左前滑移块和右前滑移块,后滑移槽左端和右端分别滑移安装有左后滑移块和右后滑移块,左后滑移块和左前滑移块之间固定安装有左分流管,右后滑移块与右前滑移块之间固定安装有右分流管,前滑移槽和后滑移槽中分别可旋动地安装有前杆轴和后杆轴,前杆轴与左前滑移块和右前滑移块配合连接,后杆轴与左后滑移块、右后滑移块配合连接,前滑移槽和后滑移槽中端处分别固定安装有前装配块和后装配块,前装配块和后装配块之间固定安装有主流管,架体中还设置有用以驱动前杆轴和后杆轴旋动的手摇装置。

2.根据权利要求1所述的一种改进型桥梁设施,其特征在于:所述手摇装置包括设置在所述架体左端且前后延展的安置槽,所述安置槽前后中端处可旋动地安装有转销轴,所述转销轴上固定安装有第一齿形轮和第二齿形轮,所述前杆轴和后杆轴左端穿入到所述安置槽中并分别固定安装有前齿形轮和后齿形轮,所述第一齿形轮与所述前齿形轮之间安装有第一齿形链,所述第二齿形轮与所述后齿形轮之间安装有第二齿形链,所述转销轴左端透出于所述架体并固定安装有手摇柄。

3.根据权利要求1所述的一种改进型桥梁设施,其特征在于:所述前杆轴和后杆轴均包括左螺形杆和右螺形杆,所述左螺形杆和右螺形杆螺形纹方向反面设置。

4.根据权利要求1所述的一种改进型桥梁设施,其特征在于:所述加固装置包括最少三根斜杆,每个斜杆尾部设置有底板,每个底板底端面设置有插进头。

5.根据权利要求1所述的一种改进型桥梁设施,其特征在于:所述分流管和右分流管下端以及背离所述主流管的端面设置均设置有喷射头。

6.根据权利要求1所述的一种改进型桥梁设施,其特征在于:所述主流管左右两侧固定设置有通联管,所述主流管下端固定设置有输进管,所述左分流管和右分流管朝向所述主流管的端面固定设置有与所述通联管相配合的卡进管。

7.根据权利要求1所述的一种改进型桥梁设施,其特征在于:所述插桩下端设置有三角头,上端还设置有锤击块。

8.根据权利要求6所述的一种改进型桥梁设施,其特征在于:所述通联管中固定安装有垫圈。

9.根据权利要求1所述的一种改进型桥梁设施,其特征在于:前装配块和后装配块中设置有用以前杆轴和后杆轴穿通的孔槽。

10.根据权利要求1所述的一种改进型桥梁设施,其特征在于:所述下插桩顶部内设有推升槽,所述推升装置包括设置于所述推升槽内的气压缸以及与所述气压缸动力连接的推升杆,所述上插桩内底部设有凹陷槽,所述推升杆顶部穿入所述凹陷槽内且与所述凹陷槽内顶壁固定连接。
