1.一种Nb3O7F纳米阵列/石墨烯异质结复合材料的制备方法，其特征是：包括如下步骤：（1）配置石墨烯水溶液，搅拌后进行超声剥离，使石墨烯形成均匀分散液；其中，石墨烯水溶液中添加有表面活性剂，所述表面活性剂为三嵌段表面活性剂，表面活性剂在步骤（4）的反应溶液中的浓度控制在0 40 g/L；石墨烯水溶液中添加有络合剂，所述络合剂为一水~合柠檬酸，络合剂在步骤（4）的反应溶液中的浓度控制在0 40 g/L；

~

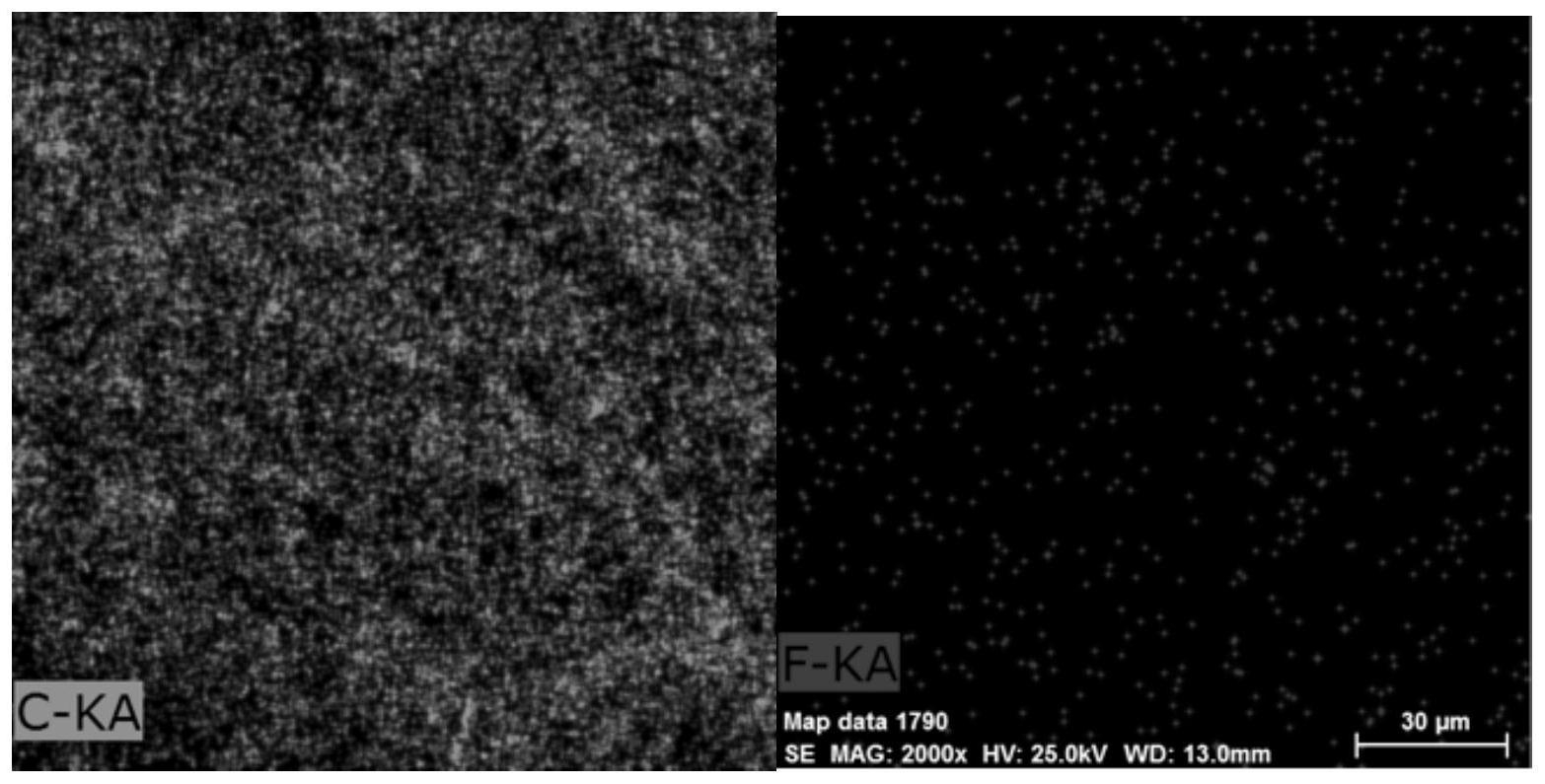

（2）向上述分散液中加入氢氟酸，搅拌并辅以超声，使得剥离的石墨烯表面被充分刻蚀，形成碳氟键；

（3）称取NbCl5粉末，加入到上述溶液中，搅拌充分后再添加氢氟酸，继续搅拌充分；

（4）将上述溶液转移至特氟龙内衬的反应釜中进行水热反应；

（5）反应结束后，将产物离心分离，并用去离子水和无水乙醇清洗，在烘箱中干燥；

（6）将干燥的产物以温度为400 ℃热处理2 4 h，以除去有机物，最终得到Nb3O7F纳米阵~列/石墨烯异质结复合材料。

2.根据权利要求1所述的Nb3O7F纳米阵列/石墨烯异质结复合材料的制备方法，其特征是：所述步骤（1）中，配置石墨烯水溶液所采用的石墨烯为纳米片结构，石墨烯的添加量，是按质量百分比，以Nb3O7F为基准，添加量为0.5~3.0 wt.%。

3.根据权利要求1所述的Nb3O7F纳米阵列/石墨烯异质结复合材料的制备方法，其特征是：所述步骤（1）中，搅拌时间为1 3 h，超声剥离时间为5 10 h。

~ ~

4.根据权利要求1所述的Nb3O7F纳米阵列/石墨烯异质结复合材料的制备方法，其特征是：所述步骤（2）中，加入氢氟酸后的溶液中，氢氟酸的浓度控制在0.1 0.15 mol/L；所述步~骤（3）中，再次加入氢氟酸到溶液中，最终氢氟酸浓度控制在0.3 0.4 mol/L。

~

5.根据权利要求1所述的Nb3O7F纳米阵列/石墨烯异质结复合材料的制备方法，其特征是：所述步骤（2）中，搅拌时间为5 15 min，超声剥离时间为10 30 min；所述步骤（3）中，继~ ~续搅拌的搅拌时间为2 6 min。

~

6.根据权利要求1所述的Nb3O7F纳米阵列/石墨烯异质结复合材料的制备方法，其特征是：所述步骤（4）中，水热温度为120 200℃，水热时间为12 48 h。

~ ~

7.根据权利要求1所述的Nb3O7F纳米阵列/石墨烯异质结复合材料的制备方法，其特征是：所述步骤（5）中，去离子水清洗为常温清洗，洗涤次数为3 5次；乙醇清洗为常温清洗，洗~涤次数为1 3次；干燥温度为60 80 ℃，干燥时间大于5 h。

~ ~
