1.一种聚乙烯醇/纳米二氧化硅-钛杂化膜，其特征在于，它是由聚乙烯醇、二氧化硅胶体和二氧化钛胶体三部分组成，其中二氧化硅胶体与二氧化钛胶体的摩尔比为1∶0.5～

1.5，二氧化硅胶体和二氧化钛胶体的混合物与聚乙烯醇的质量比为0.1～0.30∶1；

所述的聚乙烯醇/纳米二氧化硅-钛杂化膜的制备方法，包括以下步骤：

1)、聚乙烯醇溶液的配制

将水解度为98％～99％、平均聚合度为1750±50的聚乙烯醇置于蒸馏水中，浸泡一天后，以8℃/h的速率搅拌加热至100℃，在100℃下恒温2.5h～3h，配制成质量分数为5％～

10％的聚乙烯醇溶液；

2)、无机硅-钛溶胶的制备

将乙醇、正硅酸乙酯按照质量比5∶1搅拌混合，加热搅拌条件下滴入质量浓度3％～5％的盐酸，在50℃～80℃条件下水解3h，得到二氧化硅胶体；

在60℃条件下，将钛酸丁酯按质量比为1:3～5加入到无水乙醇水溶液中形成溶液A，同时配置体积分数为40％～55％，pH为3～4的乙醇溶液B；

在室温条件下将溶液A滴加至溶液B中，剧烈搅拌2.5h使钛酸丁酯完全水解得到淡黄色溶胶，然后将其置于80℃下干燥12h形成二氧化钛胶体；

按照二氧化硅胶体∶二氧化钛胶体的摩尔比为1∶0.5～1.5的比例两种胶体混合溶液在室温条件下搅拌3～5h，得到无机硅-钛溶胶；

3)、铸膜液的制备和成膜

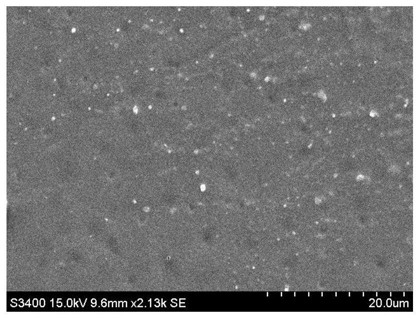

按照无机硅-钛溶胶和与聚乙烯醇溶液按照质量比为0.10～0.30∶1，将无机硅-钛溶胶溶液缓慢的加入到聚乙烯醇溶液中，于室温下搅拌2h，静置、真空过滤脱泡得到铸膜液，将所得铸膜液涂膜在干净的支撑体上，并在室温通风干燥1～2d成膜，然后置于质量浓度为

20％～98％的硫酸水溶液中交联24h，并用去离子水洗至中性，分别用1mol/L的HCl和1mol/L的NaOH中和，将成品膜浸泡在去离子水中待用；

所述步骤2)中按照二氧化硅胶体∶二氧化钛胶体的摩尔比为1∶0.5～1.5的比例两种胶体混合溶液在室温条件下搅拌3～5h时加入硅烷偶联剂，所述硅烷偶联剂与正硅酸乙酯的质量比为0.01～0.10∶1；

所述硅烷偶联剂为含有氨基的γ-氨丙基三乙氧基硅烷或γ-(甲基丙烯酰氧)丙基三甲氧基硅烷。

2.如权利要求1所述的聚乙烯醇/纳米二氧化硅-钛杂化膜，其特征在于，所述步骤3)中的支撑体为玻璃板、四氟乙烯板、三氧化二铝陶瓷、二氧化硅陶瓷、二氧化钛陶瓷、无纺布、涤纶布、尼龙布或玻璃纤维布。

3.如权利要求1所述的聚乙烯醇/纳米二氧化硅-钛杂化膜，其特征在于，所述步骤3)中的干燥选用真空干燥、对流干燥、传导干燥、紫外线干燥、红外线干燥、微波干燥或机械脱水干燥。

4.如权利要求1所述的聚乙烯醇/纳米二氧化硅-钛杂化膜，其特征在于，所述步骤3)中的涂膜方式为流动涂膜、浸渍涂膜、喷洒涂膜、刮膜或旋转涂膜。
