专利号: 2017104419728
申请人: 南京工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

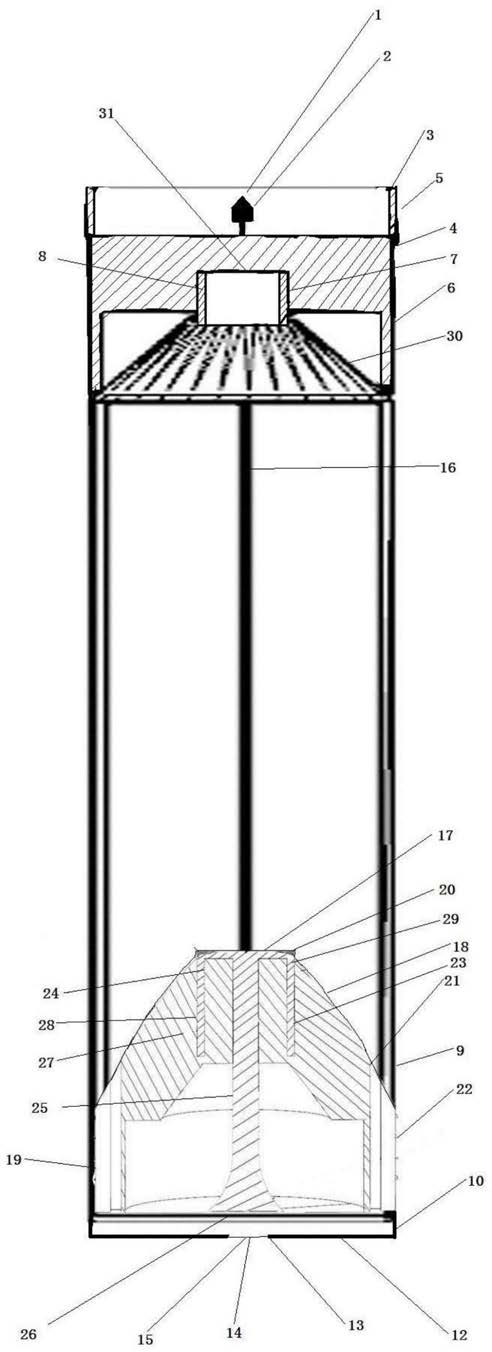

1.一种减少浪费的容纳壳,其特征在于,包括膏盖、膏套和推膏塞,膏盖设置在膏套的上端,推膏塞位于膏套的下端且可沿着膏套内壁滑动;

膏盖包括膏盖体,膏盖体的外表面为膏盖面(6),在膏盖体顶部中心处设置外凸锥头,锥头包括锥尖(1)和锥角(2);在膏盖体顶外边沿处外凸设置环形膏盖额(5),膏盖额(5)的顶面为顶檐(3),锥尖(1)的最高点位于顶檐(3)的水平面以下;在膏盖体底部中心处设置膏盖内部螺纹(7);

膏套包括膏套体,膏套体顶部为伸入到膏盖体底部内的膏套脊梁(30),在膏套脊梁(30)的末端处设置推膏塞下至线;在膏套脊梁(30)顶部外凸设置膏套上出口通道(31),在膏套上出口通道(31)外表面上设置有与膏盖内部螺纹(7)相匹配的膏套顶部外侧螺纹(8);

膏套体底部设置膏套底座(10),顶檐(3)的内径大于膏套底座(10)的外径;在膏套底座(10)的膏套底座面(12)的中心处设置与锥头相配合的锥孔(13),在锥孔(13)内设置锥孔扇叶(15),在锥孔扇叶(15)上设置锥孔扇叶接触口(14);在膏套体内部设置用于引导推膏塞滑道的至少两根平行设置的“T”字型滑道(16);在膏套体下部设置推膏塞上起止线(9);

推膏塞包括推膏塞体(27)和位于推膏塞体(27)内可上下运动的推膏活塞(24),推膏塞体(27)的上部为圆台型的推膏塞脊梁(18),推膏塞体的下部外表面设置至少一圈的环状的推膏塞防进气密封条(22);在推膏塞体(27)上一一对应“T”字型滑道(16)设置滑槽(19);推膏活塞(24)包括筒型的推膏头(17),与推膏头(17)相连的推膏连脚杆(25),在推膏连脚杆(25)的末端设置推膏塞底板(23);筒型的推膏头(17)插入推膏塞体内相对应的凹槽(23)内;推膏头(17)的上表面是凹形且推膏头(17)的上表面周围的推膏头边(20)向上翘起,推膏头(17)的上表面半径小于或等于膏套上出口通道(31)的半径。

2.如权利要求1所述的减少浪费的容纳壳,其特征在于,在膏盖额(5)与膏盖面(6)之间设置过渡段的顶颈(4),顶颈(4)为倒圆面。

3.如权利要求1所述的减少浪费的容纳壳,其特征在于,锥角(2)的半径大于锥孔(13)的半径的二十分之一,在锥头的根部各点相连构成的圆的半径小于锥孔边半径的十分之一。

4.如权利要求1所述的减少浪费的容纳壳,其特征在于,膏盖额(5)的内壁直径大于膏盖面(6)的外壁直径的二十分之一。

5.如权利要求1所述的减少浪费的容纳壳,其特征在于,“T”字型滑道(16)为四根且均平行设置,“T”字型滑道(16)的长度为膏套底座面(12)到膏套脊梁(30)处的推膏塞下至线之间的距离。

6.如权利要求1所述的减少浪费的容纳壳,其特征在于,推膏头边(20)的边缘直径大于筒型的推膏头(17)的推膏头外壁(28)的直径;在推膏头边(20)到推膏头外壁(28)之间形成过渡曲面的推膏头颈部(29),推膏头颈部(29)紧密接触推膏塞体(27)内凹槽(23)的槽壁。

7.如权利要求1所述的减少浪费的容纳壳,其特征在于,推膏塞脊梁(18)与膏套脊梁(30)在空间中平行。

8.如权利要求1所述的减少浪费的容纳壳,其特征在于,推膏塞体(27)上在推膏塞脊梁(18)与推膏塞防进气密封条(22)的连接处设置推膏塞顶边(21),在滑槽(19)的槽口处设置推膏塞顶边(21),推膏塞顶边(21)均为朝向与膏套体内壁接触的凸起。

9.如权利要求8所述的减少浪费的容纳壳,其特征在于,最上层的推膏塞防进气密封条(22)是位于推膏塞顶边(21)的下方,推膏塞防进气密封条(22)的密封唇口相对于膏套体内部朝下设置。

10.如权利要求1所述的减少浪费的容纳壳,其特征在于,推膏塞底板(23)采用弹性材料制成。
