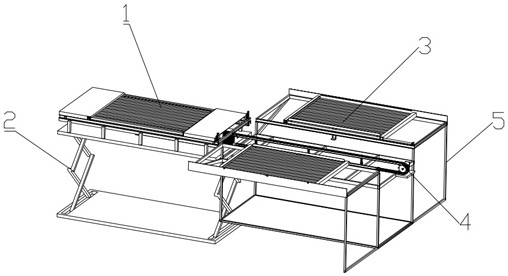

1.一种简易立体车库，其特征在于：包括拖车（1）、升降机（2）、牵引装置（4）和设置在牵引装置（4）两侧的两排车位（3），两排车位（3）之间为拖车（1）行走的通道，两排车位（3）结构相同、且相对安装，所述升降机（2）为剪叉式升降机，升降机（2）顶端安装顶板（2-3），顶板（2-3）两侧设置滑轨（2-4），拖车底部设置与滑轨（2-4）滚动配合的行走轮（1-7），所述顶板（2-3）中部设置电缆收纳装置（2-5），电缆收纳装置（2-5）的电缆用于传输电力和控制信号；

所述拖车（1）包括拖车框架（1-6）、拖车压板（1-8）、拖车辊组（1-1）、离合齿轮组（1-5）、牵引座（1-4）、盖板（1-2）、电动推杆（1-3）、拖车驱动装置和拖车支撑辊组（1-9），所述拖车框架（1-6）为矩形框架结构，拖车框架（1-6）内侧四角设置四套行走轮（1-7），拖车辊组（1-1）设置在矩形框架结构中部，拖车辊组（1-1）包括沿矩形框架结构宽度方向均布的拖车辊，拖车辊组（1-1）两侧对称设置两套拖车压板（1-8），拖车辊组（1-1）下方设置用于支撑拖车辊组（1-1）的拖车支撑辊组（1-9），拖车驱动装置包括设置在拖车框架（1-6）内侧前端的两根拖车驱动轴（1-11）和两套拖车驱动电机（1-10），两套拖车压板（1-8）均竖向安装，拖车压板（1-8）两端借助于两套弹性装置与矩形框架结构连接、且拖车压板（1-8）下端连接接触开关，接触开关用于控制矩形框架相对侧的拖车驱动电机（1-10）的电源，所述离合齿轮组（1-

5）包括两套、且两套离合齿轮组（1-5）相对设置，离合齿轮组（1-5）与拖车驱动轴（1-11）端部的主动齿轮（1-5-4）啮合，所述矩形框架结构两侧还设有两套电动推杆（1-3），电动推杆（1-3）上端与离合齿轮组（1-5）连接，两根拖车驱动轴前端分别与拖车辊组（1-1）两侧的拖车辊花键连接，拖车支撑辊组（1-9）内的相邻拖车辊之间借助于链传动机构连接，拖车辊两端借助于轴承安装在拖车框架（1-6）中部的横梁上。

2.根据权利要求1所述的简易立体车库，其特征在于：所述电动推杆（1-3）竖向安装在矩形框架结构中部，电动推杆（1-3）动作杆下端固定安装横杆，横杆两端固定安装导向杆，导向杆与矩形框架结构内侧的导套滑动配合，位于横杆右端的导向杆上端连接离合齿轮组（1-5），横杆左端安装压块。

3.根据权利要求2所述的简易立体车库，其特征在于：所述离合齿轮组（1-5）包括安装在横杆右端导向杆顶端的摆杆（1-5-1）、安装在摆杆（1-5-1）下端的中间齿轮（1-5-2）、安装在拖车驱动轴（1-11）右端的主动齿轮（1-5-4）和连杆（1-5-3），中间齿轮（1-5-2）与主动齿轮（1-5-4）啮合、且中间齿轮（1-5-2）与主动齿轮（1-5-4）之间安装连杆（1-5-3），摆杆（1-5-

1）用于在横杆右端的导向杆上下运动时推动中间齿轮（1-5-2）绕主动齿轮（1-5-4）转动。

4.根据权利要求3所述的简易立体车库，其特征在于：所述车位（3）包括底架（5）、车位框架（3-5）、外挡板（3-7）、防护杆（3-2）、车位辊组（3-1）、内挡板（3-3）、车位驱动轴（3-4）、车位驱动齿轮（3-8）和车位支撑辊组（3-9），所述车位支撑辊组（3-9）水平安装在车位框架（3-5）中部，用于支撑车位辊组（3-1），车位辊组（3-1）包括沿车位框架（3-5）宽度方向均布的车位辊，车位辊两端借助于轴承安装在车位框架（3-5）中部横梁上，位于内挡板（3-3）一侧的首个车位辊与车位驱动轴（3-4）花键连接，相邻的车位辊之间安装链传动机构，所述内挡板（3-3）设置在车位框架（3-5）内侧、且两端借助于导柱导套机构连接车位框架（3-5），导柱导套之间安装螺旋弹簧，内挡板（3-3）中部借助于拉杆连接压板（3-6），压板（3-6）位于压块的行走轨迹正下方，所述外挡板（3-7）固定安装在车位框架（3-5）外侧，所述防护杆（3-2）水平安装在外挡板（3-7）内侧、且两端借助于弹性导套与外挡板（3-7）连接，防护杆（3-2）中部水平安装贯穿外挡板（3-7）的触头，外挡板（3-7）外侧固定安装接触开关（3-10），接触开关（3-10）与触头相对安装，外挡板（3-7）外侧还设有接近开关（3-11），接近开关的触头向内贯穿外挡板（3-7）。

5.根据权利要求4所述的简易立体车库，其特征在于：所述电缆收纳装置（2-5）包括立杆、水平安装在立杆顶端的两根电缆轨道（2-5-1）和滑动安装在电缆轨道（2-5-1）上的电缆吊架（2-5-2），电缆（6）借助于电缆卡子挂设在电缆吊架（2-5-2）下端，每根电缆轨道（2-5-

1）下方挂设一根电缆（6），电缆分别连接拖车两侧的两套拖车驱动电机（1-10）和控制中心，用于传输电力和控制信号，相邻吊架（2-5-2）之间安装牵引链（2-5-3）。

6.根据权利要求5所述的简易立体车库，其特征在于：所述电缆轨道（2-5-1）为板状结构，电缆吊架（2-5-2）包括立板、安装在立板一侧的两套槽轮（2-5-2-1）和与每套槽轮（2-5-

2-1）配套的靠轮（2-5-2-2），两套槽轮（2-5-2-1）呈上下布置、且均借助于轮轴与立板固定连接，槽轮（2-5-2-1）的轴线与立板的侧面垂直，和位于上部的槽轮（2-5-2-1）配套的靠轮（2-5-2-2）安装在槽轮（2-5-2-1）外侧、且位于轮轴下方，和位于下部的槽轮（2-5-2-1）配套的靠轮（2-5-2-2）安装在槽轮（2-5-2-1）内侧、且位于轮轴上方，两套槽轮（2-5-2-1）用于分别卡装在电缆轨道（2-5-1）上缘和下缘，两套靠轮（2-5-2-2）分别与电缆轨道（2-5-1）的两侧面接触，立板下端安装电缆卡子（2-5-2-3）。

7.根据权利要求6所述的简易立体车库，其特征在于：所述牵引装置（4）包括牵引框架（4-1）、链条（4-7）、链轮、牵引轨道（4-3）、电缆轨道（2-5-1）和位于牵引轨道（4-3）前端的转接头（4-6），所述牵引框架（4-1）为矩形框架结构，牵引框架（4-1）位于两排车位（3）之间、且其长度与两排车位（3）的长度相同，牵引电机固定安装在牵引框架（4-1）尾端中部，所述牵引轨道（4-3）借助于轨道支架（4-4）安装在牵引框架（4-1）中部，牵引轨道（4-3）包括上轨道、下轨道和弯头，上轨道和下轨道平行设置，上轨道和下轨道尾端安装弯头，上轨道和下轨道均包括四根呈矩形布置的轨道杆，所述链条（4-7）包括链板、导轮和销轴，导轮的轮缘为阶梯状结构，阶梯状结构的导轮卡装在同一侧的两根轨道杆之间，所述电缆轨道（2-5-1）平行安装在上轨道两侧，牵引装置（4）的电缆轨道（2-5-1）借助于转接头（4-6）与拖车上的电缆轨道（2-5-1）对接，所述弯头内侧安装链轮，位于牵引轨道（4-3）内的链条（4-7）与链轮啮合，链轮安装在牵引电机轴端。

8.根据权利要求7所述的简易立体车库，其特征在于：所述链条（4-7）前端固定安装挂钩（4-5），所述拖车前端安装牵引座（1-4），所述转接头（4-6）包括两块转接板、连接两块转接板的挡环（4-9）和安装在链条（4-7）前端的拨杆（4-8），两块转接板分别借助于销轴与牵引装置（4）的电缆轨道（2-5-1）前端连接，挡环（4-9）两端分别固定连接两个销轴内端，挡环（4-9）与转接板之间的夹角为90°，所述拨杆（4-8）位于挡环（4-9）后侧，所述转接板的开放端为斜面，所述拖车前端设置的电缆轨道（2-5-1）右端为与转接板开放端相适配的斜面、且倾角相同。
