1.一种钛酸锶钡掺杂的锆钛酸钡钙基无铅压电陶瓷材料，其特征在于：该陶瓷材料的通式为(1-x)(Ba0.85Ca0.15)(Zr0.1Ti0.9)O3-x(Ba0.3Sr0.7)TiO3，式中x表示(Ba0.3Sr0.7)TiO3的摩尔数，x的取值为0.05～0.20；该陶瓷材料由下述方法制备得到：（1）配料

按照(1-x)(Ba0.85Ca0.15)(Zr0.1Ti0.9)O3-x(Ba0.3Sr0.7)TiO3的化学计量，称取原料BaCO3、CaCO3、ZrO2、TiO2和SrCO3，并向原料中加入NaCl与KCl摩尔比为1:1的熔盐，混合均匀，得到原料混合物，其中NaCl与KCl的总质量占原料混合物质量的20%～60%；将原料混合物装入尼龙罐中，以锆球为磨球、无水乙醇为球磨介质，充分混合球磨12～16小时，出料，在80～100 ℃下干燥12～24小时，用研钵研磨；

（2）预烧

将步骤（1）研磨后的原料混合物置于氧化铝坩埚内，用玛瑙棒轻轻压实，加盖，在1000～1150 ℃保温3～5小时进行预烧，预烧完后自然冷却至室温，用研钵研磨，过160 目筛得到预烧粉；

（3）洗盐

向预烧粉中加入沸腾的去离子水，搅拌、静置、沉淀、倒掉上清液；重复该过程，直至上清液中加入AgNO3水溶液后不出现白色沉淀为止，然后抽滤，滤饼在80～100 ℃干燥后，用研钵研磨，过160目筛；

（4）造粒及压片

向步骤（3）过160目筛后的预烧粉中加入质量分数为5%聚乙烯醇水溶液，聚乙烯醇水溶液的加入量为预烧粉质量的40%～50%，造粒，过120目筛，制成球状粉粒；将球状粉粒用压片机压制成圆柱状坯件；

（5）排胶

将圆柱状坯件放在氧化锆平板上，将氧化锆平板置于氧化铝密闭匣钵中，用380 分钟升温至500℃，保温2小时，自然冷却到室温；

（6）烧结

将步骤（5）中排胶以后的圆柱状坯件以10 ℃/分钟的升温速率升温至1000 ℃，再以3 ℃/分钟的升温速率升温至1340～1400 ℃，恒温烧结4～7小时，然后以2 ℃/分钟的降温速率降至室温；

（7）抛光

将步骤（6）烧结后的陶瓷选取其中一个样品表面用320目的砂纸打磨，然后用800目的砂纸打磨，最后用1500目的砂纸和金刚砂抛光至0.4～0.6 mm厚，用酒精擦拭干净；

（8）烧银

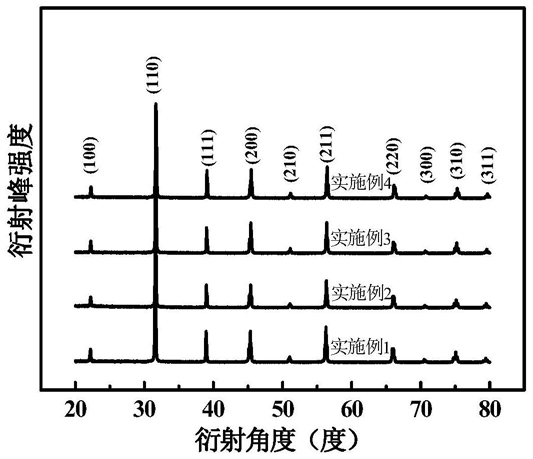

在步骤（7）抛光后的陶瓷上下表面分别涂覆厚度为0.01～0.03mm的银浆，置于电阻炉中840 ℃保温30 分钟，自然冷却至常温，制备成钛酸锶钡掺杂的锆钛酸钡钙基无铅压电陶瓷材料。

2.根据权利要求1所述的钛酸锶钡掺杂的锆钛酸钡钙基无铅压电陶瓷材料，其特征在于：所述x的取值为0.15。

3.根据权利要求1所述的钛酸锶钡掺杂的锆钛酸钡钙基无铅压电陶瓷材料，其特征在于：在步骤（1）中，所述NaCl与KCl的总质量占原料混合物质量的40%～50%。

4.根据权利要求1所述的钛酸锶钡掺杂的锆钛酸钡钙基无铅压电陶瓷材料，其特征在于：在步骤（2）中，1100 ℃保温4小时进行预烧。

5.根据权利要求1所述的钛酸锶钡掺杂的锆钛酸钡钙基无铅压电陶瓷材料，其特征在于：在步骤（6）中，以3 ℃/分钟的升温速率升温至1360 ℃，恒温烧结6小时。
