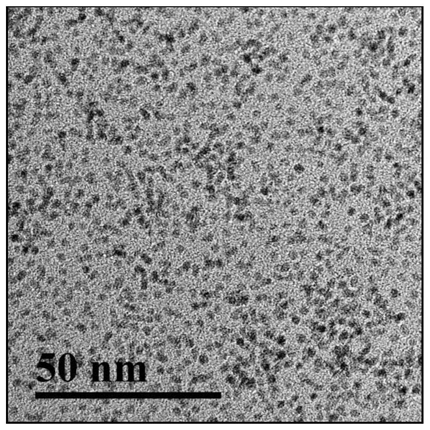

1.本发明为一种基于钌纳米粒子比色法检测硫化氢的方法，其特征在于包括以下步骤：按钌前驱体与PVP按一定配比称取，在超声下将两者充分溶解在醇溶液中，醇溶液同时充当溶剂和还原剂，在一定温度的水浴下快速搅拌一定时间至反应完成。反应结束后往原液中加入过量丙酮，混合后离心分离，再用水洗涤，反复几次沉淀洗涤后溶于水得到钌纳米粒子的水溶液并留作备用。基于钌纳米粒子比色法检测硫化氢的具体方法为：首先，将一定体积浓度的偶氮染料加入到装有还原剂的比色皿中，然后，将配置好的20μL不同浓度的Na2S加入一定体积浓度的钌纳米粒子溶液中，两者混合均匀后，将Ru NPs-Na2S混合溶液立即加入到比色皿中。最后，紫外可见分光光度计测量了染料降解的动力学曲线，并将动力学曲线作为以反应时间为横坐标、ln(At/A0)为纵坐标的速率曲线图。通过计算即可得到硫化氢浓度与各曲线的反应速率常数的关系图。以此为检测硫化氢的标准曲线，用同样的方法可测得实际样品中硫化氢的含量。

2.根据权利要求1所述的方法，其特征在于钌前驱体与保护剂单体的摩尔比为1：10。

3.根据权利要求1所述的方法，其特征在于所用醇溶液为乙二醇。

4.根据权利要求1所述的方法，其特征在于反应温度和时间为在170℃、6h。

5.根据权利要求1所述的方法，其特征在于加入的偶氮染料为橙黄I。

6.根据权利要求1所述的方法，其特征在于加入橙黄I的体积和浓度为4μL 10-2M。

7.根据权利要求1所述的方法，其特征在于所述还原剂为水合肼。

8.根据权利要求1所述的方法，其特征在于加入水合肼的体积和浓度为2mL 0.8M。

9.根据权利要求1所述的方法，其特征在于加入钌纳米粒子的体积和浓度为10μL 0.81μM。
