1.一种凹凸棒石负载CoTiO3-CeO2异质结SCR低温脱硝催化剂，其特征在于：所述的催化剂以凹凸棒石为载体，负载的活性组分为CeO2和钙钛矿型CoTiO3；其中，CoTiO3的质量含量为10wt％～40wt％，CoTiO3与CeO2的摩尔比为1：0.1～0.4，其余为凹凸棒石；

所述SCR低温脱硝催化剂的制备方法为：

(1)将凹凸棒石充分分散于乙醇中，并向其中加入Ce(NO3) 3·6H2O，室温下充分搅拌得到混合浆料；搅拌完成后调节该混合浆料为中性，继续搅拌充分后，抽滤并用去离子水洗涤滤饼至中性，烘干，即得CeO2/ATP；

(2)将乙酸钴、钛酸四丁酯和柠檬酸分别溶于乙醇中，并依次加入到三口烧瓶中，搅拌待溶液形成溶胶状态；

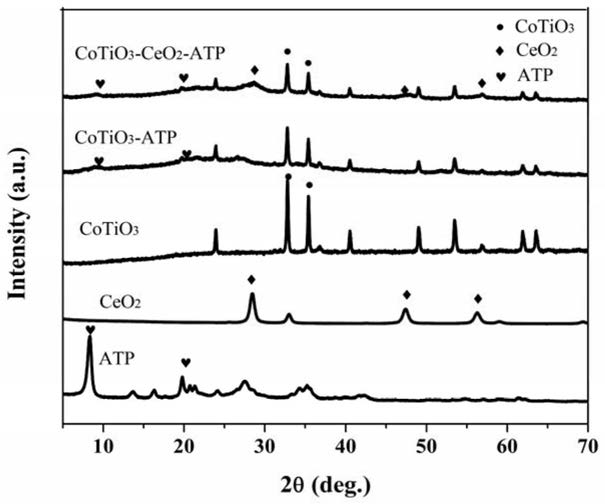

(3)将步骤(1)中制备的CeO2/ATP研磨过筛，分散于无水乙醇中制得分散液，并加入到步骤(2)得到的溶胶中，密封搅拌充分后，将乙醇溶剂烘干，在马弗炉中600℃焙烧3h，焙烧即得CoTiO3-CeO2/ATP。

2.如权利要求1所述的SCR低温脱硝催化剂，其特征在于：步骤(1)中，凹凸棒石分散于乙醇中所得分散液的浓度为5g/100mL。

3.如权利要求1所述的SCR低温脱硝催化剂，其特征在于：步骤(3)中，CeO2/ATP研磨过筛后，分散于无水乙醇中所得分散液的浓度为5g/100mL。
